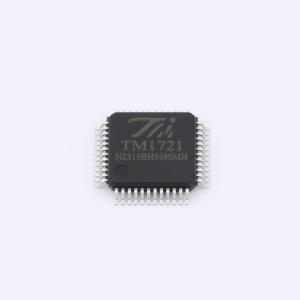

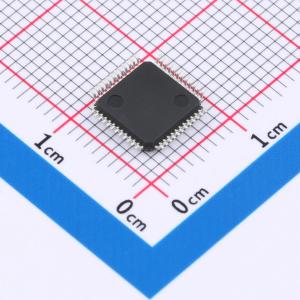

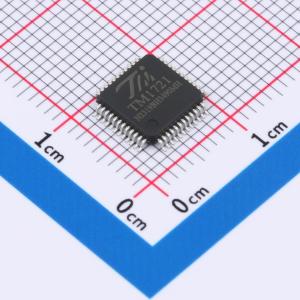

TM1721-LQFP48

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM1721是一种带键盘扫描接口的LCD驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LCD驱动、键盘扫描、幻彩背光驱动等电路。本产品性能优良，质量可靠，无须更改解码板底层指令，与天微电子现有3通讯口LED驱动IC的指令集完全兼容。现有的支持LED显示的解码板可以直接外接LCD显示前面板，不需要外加单片机进行按键扫描（或通过解码板扫描按键），不需要另外用HT6221作按键扫描。
品牌名称: TM(天微)
商品型号: TM1721-LQFP48
商品编号: C4354940
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 1.074克(g)

商品参数

商品概述

TM1721是一种带键盘扫描接口的LCD驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LCD驱动、键盘扫描、幻彩背光驱动等电路。本产品性能优良，质量可靠，无须更改解码板底层指令，与天微电子现有3通讯口LED驱动IC的指令集完全兼容。现有的支持LED显示的解码板可以直接外接LCD显示前面板，不需要外加单片机进行按键扫描（或通过解码板扫描按键），不需要另外用HT6221作按键扫描。同时支持PWM背光驱动和SW普通输入扩展口。主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动。

商品特性

采用低功耗CMOS工艺
32X4点LCD驱动
6X4按键输入
4路LED驱动，具有64级PWM，可用于LCD幻彩背光驱动
4通用输入口，可连接拨轮式电子编码开关
1/3LCD驱动偏压
LCD工作电压可调
串行接口（CLK，STB，DIO）
振荡方式：内置RC振荡
封装形式：SSOP48,LQFP48

应用领域

VCR
VCD
DVD
家庭影院等产品的显示屏驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LCD驱动
	接口类型	3线串行接口
	工作电流	1mA
	偏压	1/3

	属性	参数值
	工作温度	-40℃~+85℃
	显示配置(位)	32x4 bit
	频率	128kHz
	静态电流	10uA
