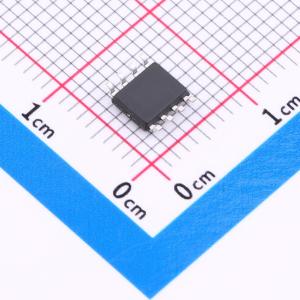

温馨提醒：图片仅供参考，商品以实物为准
XL1410-TD
降压型 2A 3.6V~25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1410是一款380KHz固定频率、宽输入电压范围（3.6V至18V）的PWM降压DC-DC转换器,最大负载电流为2A,输出电压可调（1.222V至16V）,具有高效率、低纹波和优良的线路及负载调节性能。内置优化的功率MOSFET,最小压差为0.6V,最大占空比为100%,内置过流保护和短路保护功能。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- XL1410-TD
- 商品编号
- C47637391
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~25V | |
| 输出电压 | 1.222V~22V | |
| 输出电流 | 2A | |
| 开关频率 | 323kHz~437kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL1410-TD是一款固定频率、带PWM调节的降压型DC-DC转换器，能够驱动高达2A的电流，具有高效率、低负载端纹波以及优异的线性和负载调整率。其内置频率补偿功能，所需外围元器件少，应用设计简单。该器件支持0%~100%的线性占空比调节，并集成了高电平关断、过流保护等功能。其内部比较器模块最大限度地减少了外部元器件的需求，从而降低了系统成本。
商品特性
- 输入电压范围：3.6V~25V
- TTL关断功能
- 输出电压1.222V~22V可调
- 迟滞功能
应用领域
- LCD电视
- 数字相框
- 宽带调制解调器
- 通讯网络设备
