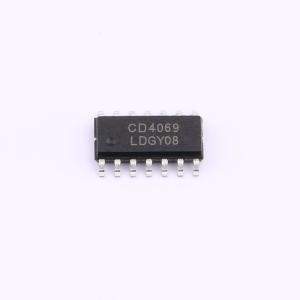

温馨提醒：图片仅供参考，商品以实物为准
CD4069BM-TD
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4069是一款6路无缓冲反相器，每一路反相器都是相对独立的。其正常工作时Vp接电源，Vss通常接地，Vpp范围为3V~15V。没有使用的输入端必须接电源，地或者其他输入端。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- CD4069BM-TD
- 商品编号
- C47637390
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25656克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 18mA | |
| 拉电流(IOH) | 3.6mA | |
| 输入高电平(VIH) | 4V；12.5V；8V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 2V；1V；2.5V | |
| 输出高电平(VOH) | 4.95V~5V；14.95V~15V；9.95V~10V | |
| 输出低电平(VOL) | 50mV | |
| 传播延迟(tpd) | 32ns@15V,50pF | |
| 系列 | - | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | - |
商品概述
CD4069BM-TD由六个CMOS反相器电路构成，每一路反相器都相对独立，具有高抗干扰能力和驱动能力。正常工作时，通常VDD接电源，VSS接地，未使用的输入端必须连接至VDD、VSS或其他输入端。该器件适用于无需电路中等功耗TTL驱动和逻辑电平转换功能的通用反相器应用。采用SOP14和DIP14封装形式。
商品特性
- 宽工作电压范围：3~15V
- 标准化对称输出特性
- 输出响应快
- 静态电流低：IDD < 1 μA
应用领域
- 逻辑反向
- 脉冲整形
- 振荡器
- 高输入阻抗放大器
