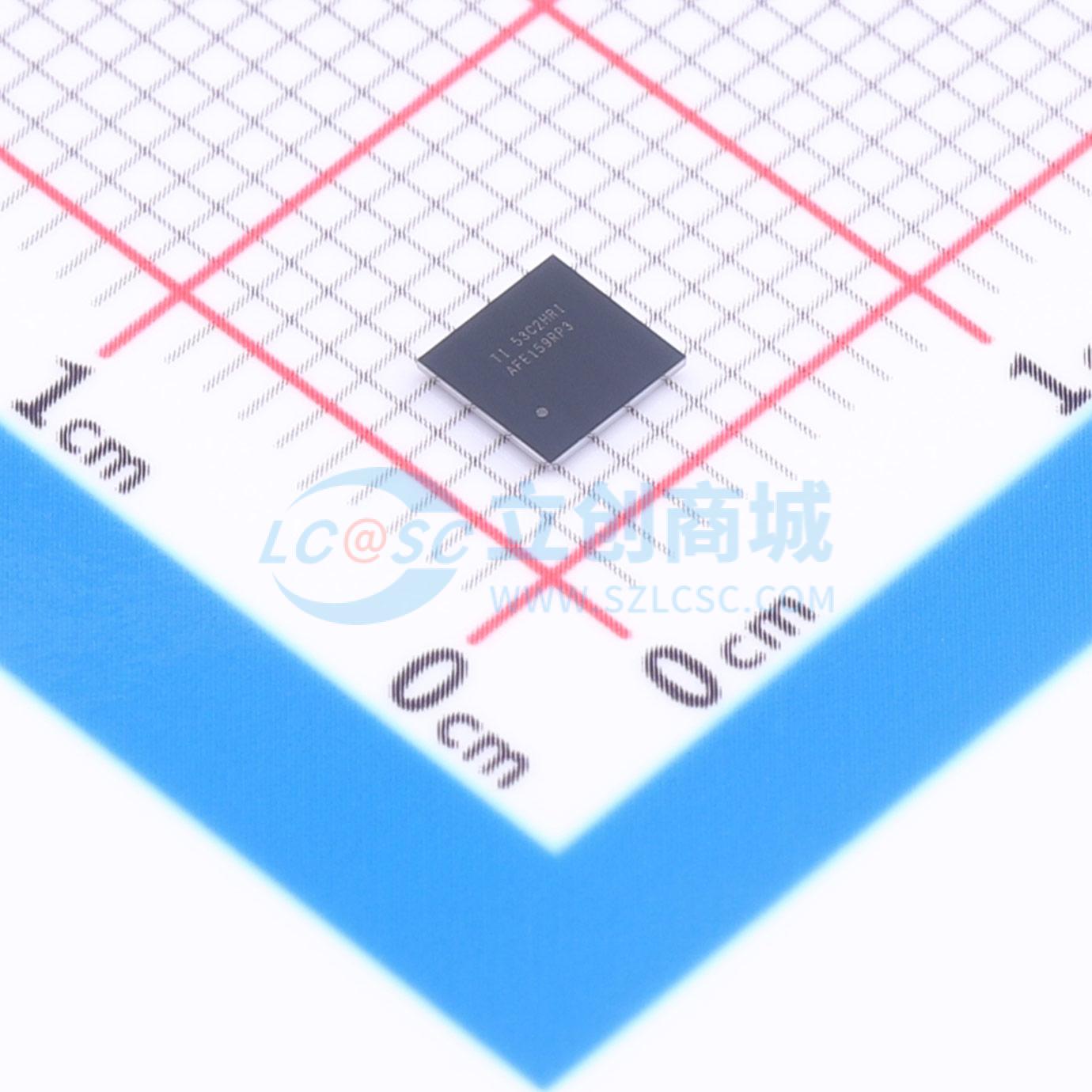

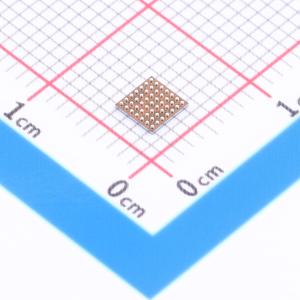

AFE159RP3YAFR

AFE159x系列的AFE1594是一款多通道、同步采样的24位ΔΣ模数转换器（ADC），内置可编程增益仪表放大器（INA）、内部基准和片上PLL。该AFE支持数字脉搏脉冲检测、胸腔阻抗测量，集成了医疗心电图（ECG）和脑电图（EEG）应用通常所需的全部功能。多个AFE159x器件可级联用于高通道数系统。凭借高集成度和出色性能，AFE159x可支持开发可扩展的医疗仪器系统，显著减小尺寸、降低功耗和总体成本。

• 集成ECG、脉搏检测和呼吸测量完整信号链
• ECG通道:每个通道功耗0.42mW，四通道高分辨率
• 可从六个电极中选择灵活的四导联配置
• 增益可编程，范围为1.25至9
• 150Hz带宽内输入参考噪声为4 μVpp
• 增益为4时差分输入范围为±1V
• CMRR为-140dB
• 数据速率范围为125SPS至128kSPS
• 片上两个可编程导联支持数字脉搏检测算法
• 两个通道提供高速128kSPS脉搏输出，可用于软件脉搏检测
• 每个电极配置2kΩ人体阻抗和1kΩ除颤保护电阻时，呼吸测量噪声为24 mΩpp
• 支持正弦波和方波激励
• 内置可配置到任意电极的右腿驱动放大器
• 支持直流导联脱落检测、交流导联阻抗检测、Wilson Center Terminal (WCT)、Goldberger Central Terminals (GCT)、测试信号
• 支持电池电压监测
• 灵活的掉电和待机模式
• 内置振荡器、PLL和基准源
• 配备1k样本主FIFO和2k样本脉搏FIFO
• SPI兼容串行接口
• 模拟电源1范围:3.15V 至 5.25V
• 模拟电源2范围:1.7V 至 1.9V
• I/O电源范围:1.65V 至 3.6V
• 支持符合AAMI EC11、AMI EC13、AMI EC38、IEC60601-1、IEC60601-2-25、IEC60601-2-27和IEC60601-2-51标准的系统

• 医疗仪器（ECG、EMG、EEG）
• 床边病人监护和诊断ECG
• 便携式遥测
• Holter监护仪和多导联贴片
• 事件、压力和生命体征监测仪
• 心电图机
• AED
• 远程医疗双频指数（BIS）
• 诱发电位（EAP）
• 睡眠研究监护仪
