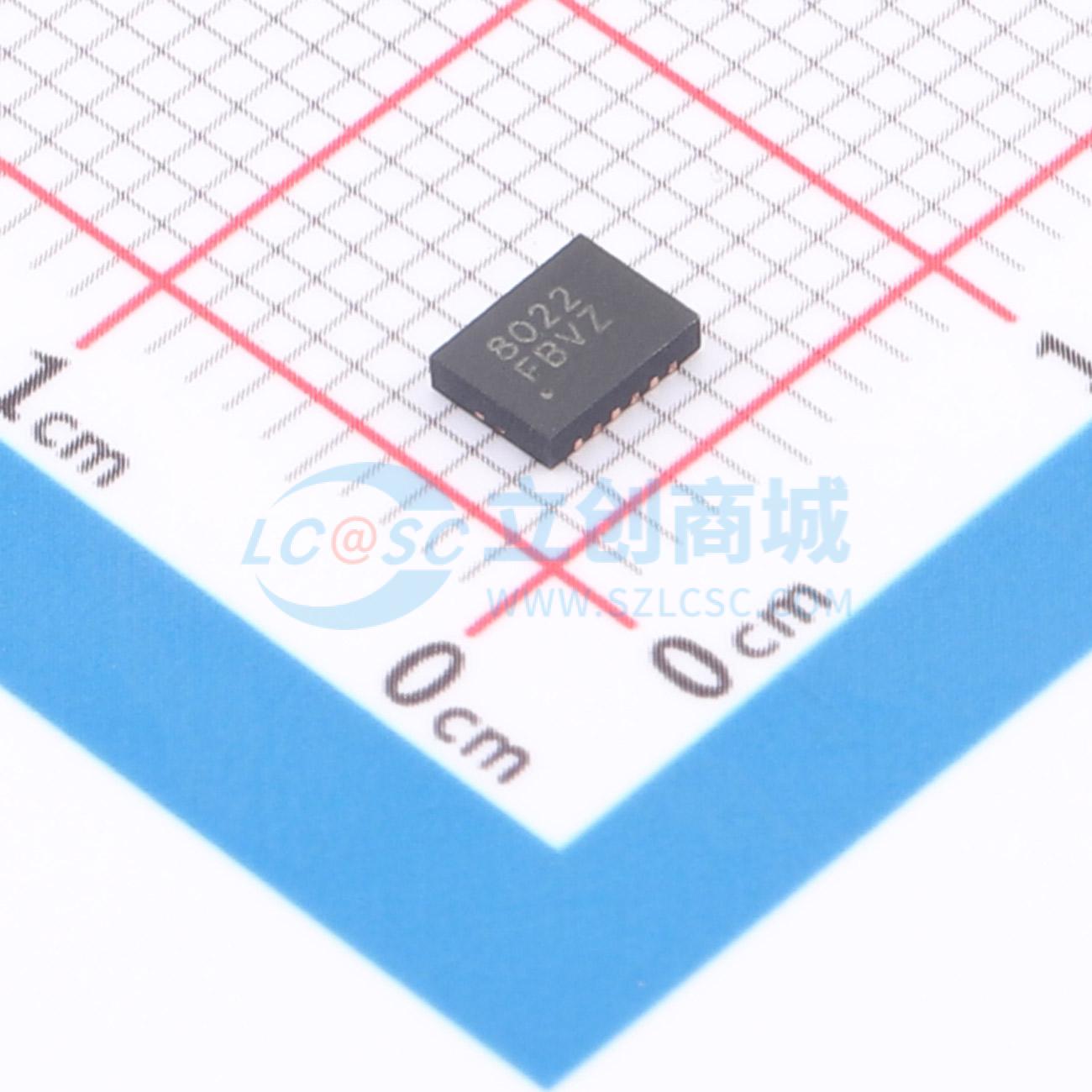

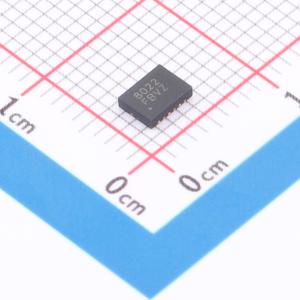

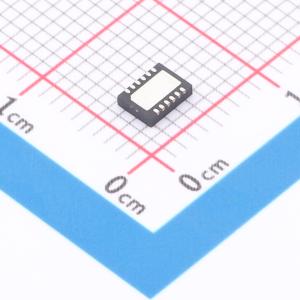

ISL8022IRZ

降压型 1.7A 2.8V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL8022IRZ
商品编号: C47549834
商品封装: DFN-12(3x4)
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；过流保护；输出放电；工作状态指示；打嗝限流

商品概述

ISL8022是一款高效率、双通道同步降压型DC/DC稳压器，每通道可提供高达2A/1.7A的连续输出电流。双通道采用180°反相工作，以降低输入RMS电流和电磁干扰。其2.8V至5.5V的供电电压范围允许使用单节锂离子电池、三节镍氢电池或稳压的5V输入。电流模式控制架构支持高频下的极低占空比运行，具备快速瞬态响应和优异的环路稳定性。该器件工作于2.25MHz开关频率，允许使用小型、低成本的电感器和电容器。每个通道均针对低至0.6V的输出电压进行了优化。该器件提供用户可配置的工作模式：强制PWM模式和PFM/PWM模式。强制PWM模式可降低噪声和射频干扰，而PFM模式则通过降低轻载时的开关损耗来提供高效率。在PFM模式下，双通道的总静态电流仅为40μA，从而实现高轻载效率以最大化电池寿命。ISL8022提供一个1ms的电源良好信号，用于监控两个输出的上电状态。关断时，该器件会放电输出电容器。其他特性包括内部数字软启动、用于电源时序控制的使能、过流保护和热关断。该器件采用最大高度为1mm的4mm×3mm 12引脚DFN封装。完整的转换器占板面积小于1.8cm²。

商品特性

双通道2A/1.7A高效率同步降压稳压器，效率高达97%，静态电流低至40μA
180°反相工作
支持带预偏置输出的启动
可选强制PWM模式和PFM模式
外部同步频率高达8MHz
负电流检测与保护
100%最大占空比，实现最低压差
内部电流模式补偿
峰值电流限制、打嗝模式短路保护和过温保护
无铅

应用领域

DC/DC负载点模块
微控制器/微处理器、FPGA和DSP供电
路由器和交换机的插拔式DC/DC模块
测试与测量系统
锂离子电池供电设备
条码阅读器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~5.5V
	输出电压	600mV~5.5V
	输出电流	1.7A；2A
	开关频率	1.8MHz~2.7MHz
	工作温度	-40℃~+85℃@(TA)
