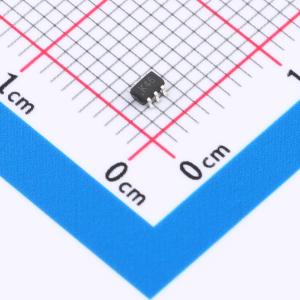

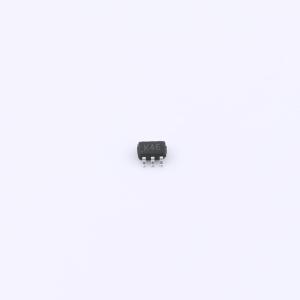

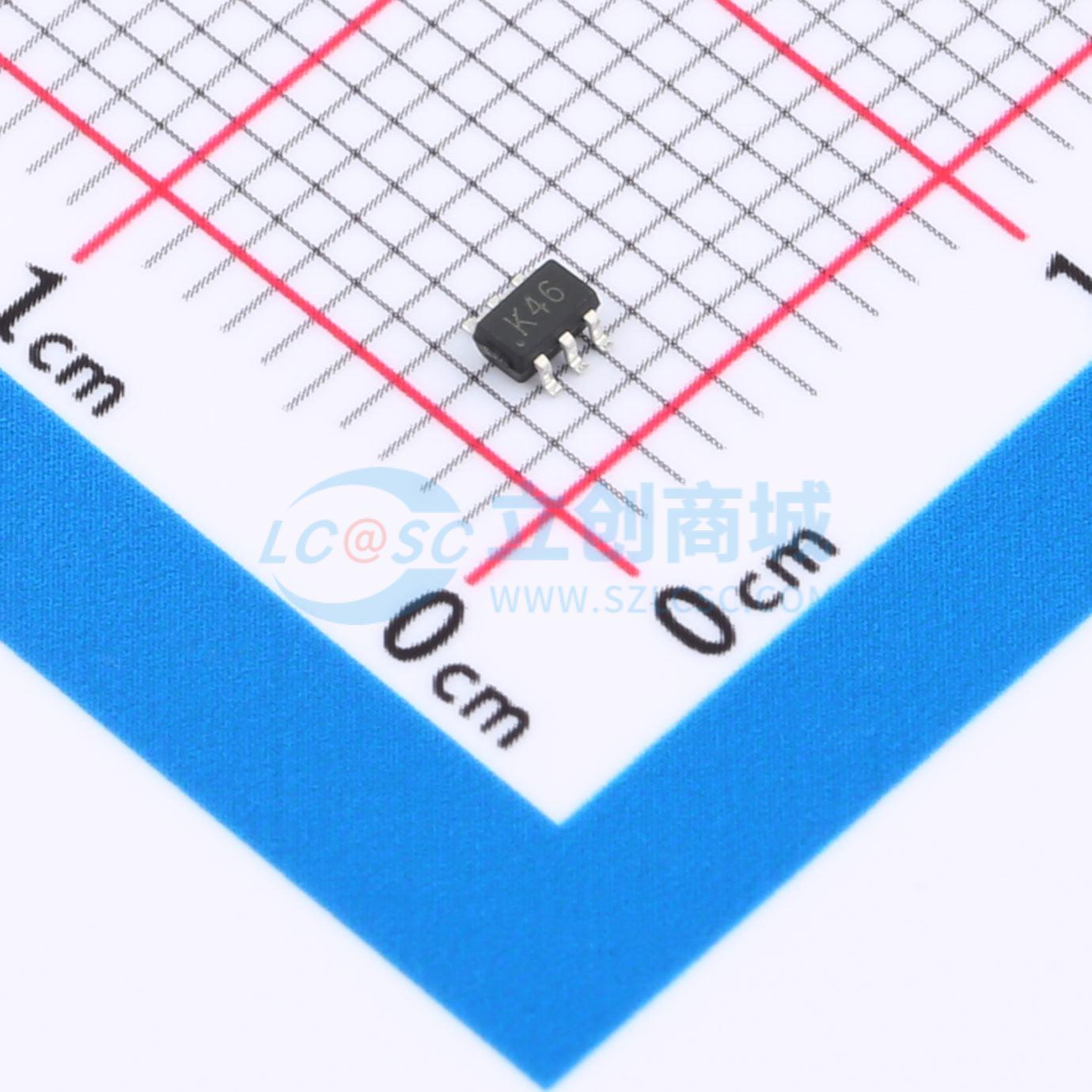

PMBT3946YPN-HXY
NPN+PNP 电流:200mA 电压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款NPN与PNP型三极管组合提供了广泛的电路设计可能性。每种类型的三极管均支持最高0.2A的集电极电流（IC），适用于需要中等电流能力的场合。NPN及PNP的最大集电极-发射极电压（VCEO）为40V，确保了足够的电压耐受性。直流电流增益（HFE）范围在100至300之间，保证了良好的放大效果。尤为突出的是其高过渡频率（FT）达到300MHz，使得这对三极管特别适合高频信号处理应用。它们是构建高效能音频设备、通信系统和精密测量仪器的理想选择。
- 商品型号
- PMBT3946YPN-HXY
- 商品编号
- C47506894
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.021477克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN+PNP | |
| 集电极电流(Ic) | 200mA | |
| 集射极击穿电压(Vceo) | 40V | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 300@10mA,1V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 300MHz | |
| 集电极截止电流(Icbo) | 50nA | |
| 集射极饱和电压(VCE(sat)) | 850mV@10mA,1mA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN+1个PNP |
商品特性
- 互补对。
- 一个3904型NPN晶体管。
- 一个3906型PNP晶体管。
- 外延平面芯片结构。
- 非常适合低功率放大和开关应用。
