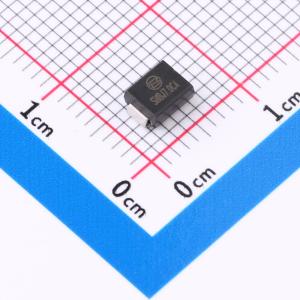

温馨提醒：图片仅供参考，商品以实物为准
SMBJ7.0CA
双向TVS 7V截止 峰值浪涌电流：50A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：7V 钳位电压：12V 击穿电压：7.78V 峰值脉冲电流：50A 反向电流(Ir)：200uA 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- SMBJ7.0CA
- 商品编号
- C47345824
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.195267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 50A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.6V | |
| 反向电流(Ir) | 200uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力，在10/1000μs波形、占空比为0.01%时，具备600W峰值脉冲功率能力
- 快速响应时间
- 典型反向漏电流I_R在10V以上时小于1μA
- 高温焊接：端子处可承受260℃/10秒
- 塑料封装符合UL 94V-0可燃性等级
- 符合J-STD-020标准，MSL等级为1级
- 安全认证：UL认证号E244458，符合IEC61000-4-2标准，ESD防护能力达30kV空气放电和30kV接触放电
应用领域
- I/O接口
- 低频信号传输线
- AC/DC电源供应器
