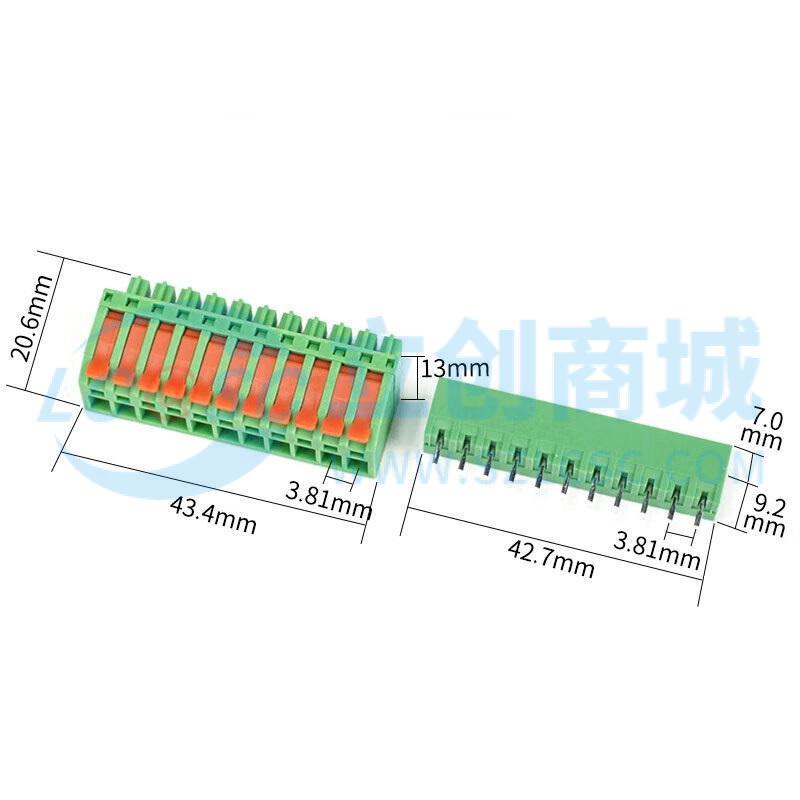

2个/套[快接头+弯针座] 插拔式快接插头 新型3.81mm PCB端子焊板式A型11P
- 工业品
价格：￥11.61价格含税（税率13%）
- 品牌名称
- HUIJUN(汇君)
- 商品型号
- KC-381A-11p-z
- 商品编号
- C47344376
- 商品毛重
1克(g)
广东仓0
购买数量
套
(1套/袋，最小起订量1套，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
连接设计：采用插拔式快接设计，一按一压即可完成接线，无需螺丝刀，操作简便，大幅提升接线效率；连接方式为插拔式+焊板式，适配PCB板焊接安装，A型结构适配标准安装需求，11P孔位设计可同时连接11根导线，满足多线集成需求，间距3.81mm符合行业标准，安装方便，提升接线效率。
2
规格参数：额定电压300V，额定电流10A，接线范围0.5-1.5mm²，剥线长度需10mm，适配常见导线规格，确保电流传输稳定；孔位数11P，满足多线连接需求，间距3.81mm，适配标准布线。
3

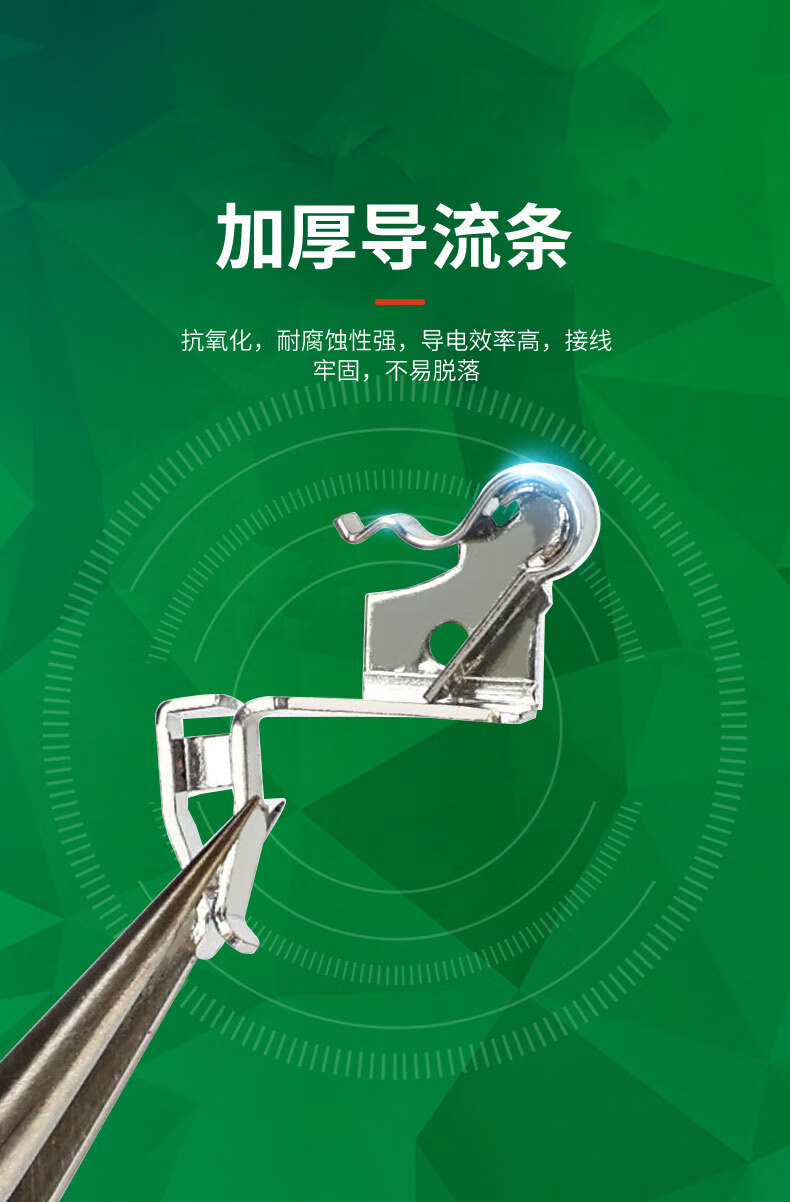

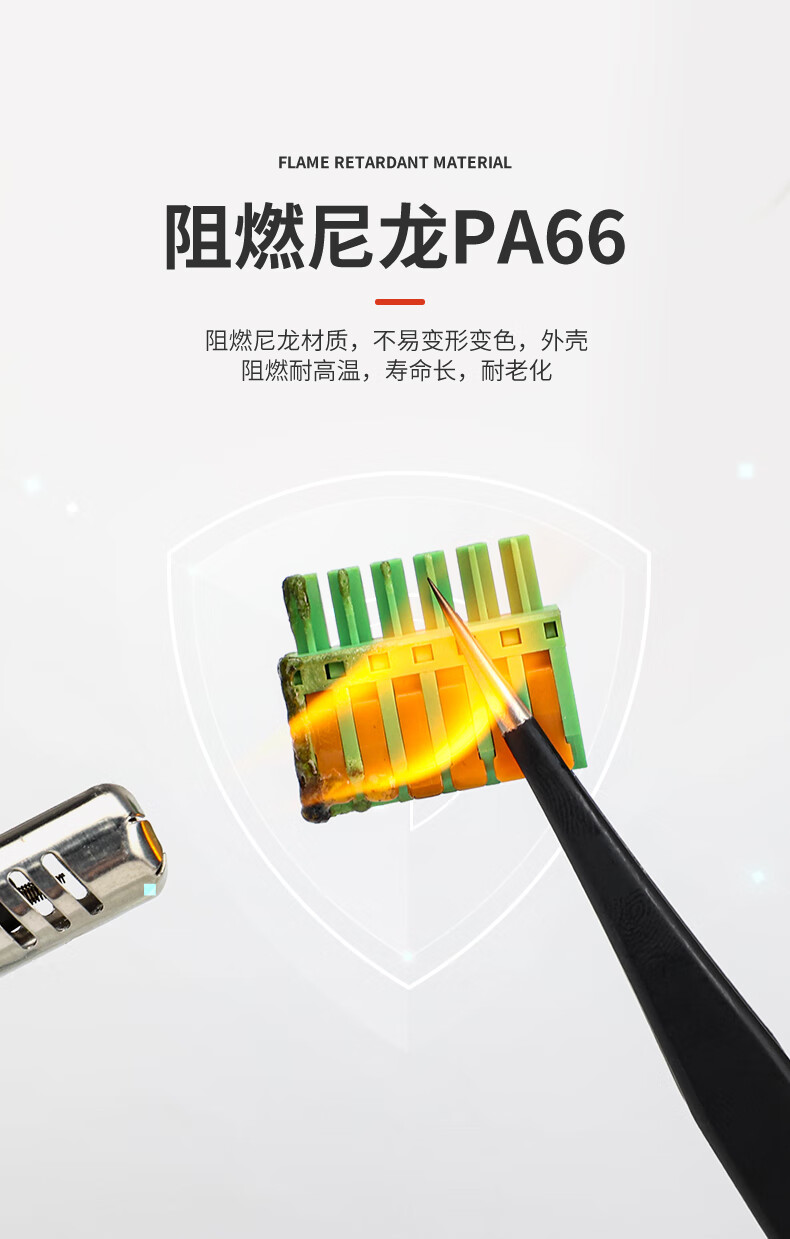

材质工艺：外壳采用阻燃尼龙PA66材质，耐高温、耐老化，不易变形变色，防火性能优异；触点材质为黄铜镀镍，抗氧化、耐腐蚀，导电效率高；弹簧材质为不锈钢，强度高、寿命长；导流条加厚设计，接线牢固不易脱落；压模工艺精致，表面光滑无毛刺，提升使用手感与安全性。
4
结构设计：提供直针座和弯针座两种底座可选，适配不同PCB板安装布局；插拔式快接结构，一插一压即可完成接线，拆卸时轻按橙色杆即可拔出导线，维护便捷；压模精致无毛刺，操作安全。
5
性能优势：相比传统螺丝固定端子，接线速度提升，减少工时；阻燃外壳保障使用安全，适配工业复杂环境；加厚导流条与黄铜镀镍触点结合，确保低电阻、高稳定性，信号传输损耗小；不锈钢弹簧提供稳定夹持力，长期使用不易松动，多种规格适配不同场景需求。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
工业自动化领域：PLC控制器、变频器、伺服驱动器等设备的I/O接线，生产线传感器与执行器的信号传输，如流水线检测装置、分拣设备的线路连接。
2
电子制造行业：PCB板批量生产中的焊板式接线，消费电子（如智能音箱、扫地机器人）的内部布线，原型机开发时的快速电路连接。
3
仪器仪表：示波器、信号发生器等测试设备的信号输入输出连接，医疗设备（如血糖仪、理疗仪）的线路集成，确保信号传输精准。
4
智能家居：智能开关、温控器、窗帘电机的控制板与电源线连接，家庭安防系统（摄像头、门磁传感器）的布线，提升安装效率。
5
电力与控制：小型配电箱、继电器模组的内部线路连接，太阳能控制器、充电桩模块的信号与电源接线，保障电力传输安全。
6
通讯与安防：路由器、交换机的PCB板焊接，安防摄像头、报警主机的信号线路连接，数据中心机架式设备的内部布线。
7
照明工程：LED灯具驱动电源与灯板的连接，智能照明控制系统的模块接线，商业照明（如商场、写字楼）的快速布线。
8
实验室与研发：科研实验装置的原型设计，学生电子竞赛作品的电路连接，快速搭建测试电路，缩短研发周期。
注意事项 PRECAUTIONS
1
接线操作：剥线长度严格控制在10mm，导线端部需平整无毛刺；插入导线时确保完全到位，再按压橙色杆，避免虚接；不同线径需在0.5-1.5mm²范围内，过细或过粗可能影响连接可靠性。
2
安装要求：根据PCB板设计选择直针或弯针底座，焊接时烙铁温度≤300℃，时间≤3秒，避免塑料外壳受热变形；安装到PCB板后，需检查焊点牢固性，防止虚焊。
3
使用限制：严禁超过额定电压300V、额定电流10A运行，避免过载引发过热、烧蚀；使用环境温度需符合阻燃材质要求，避免高温超过耐受范围。
4
维护与存储：拆卸时轻按橙色杆拔出导线，禁止硬拉硬拽；长期存储需密封防潮，放置于干燥、无腐蚀性气体的环境，触点可涂防锈剂（如凡士林）；维护时检查弹簧弹性，若松弛需更换端子。
5
安全操作：接线时断开电源，防止触电；儿童需在成人监护下使用，避免误触导电部件；多端子使用时，相邻端子导线需整理规范，防止短路。
