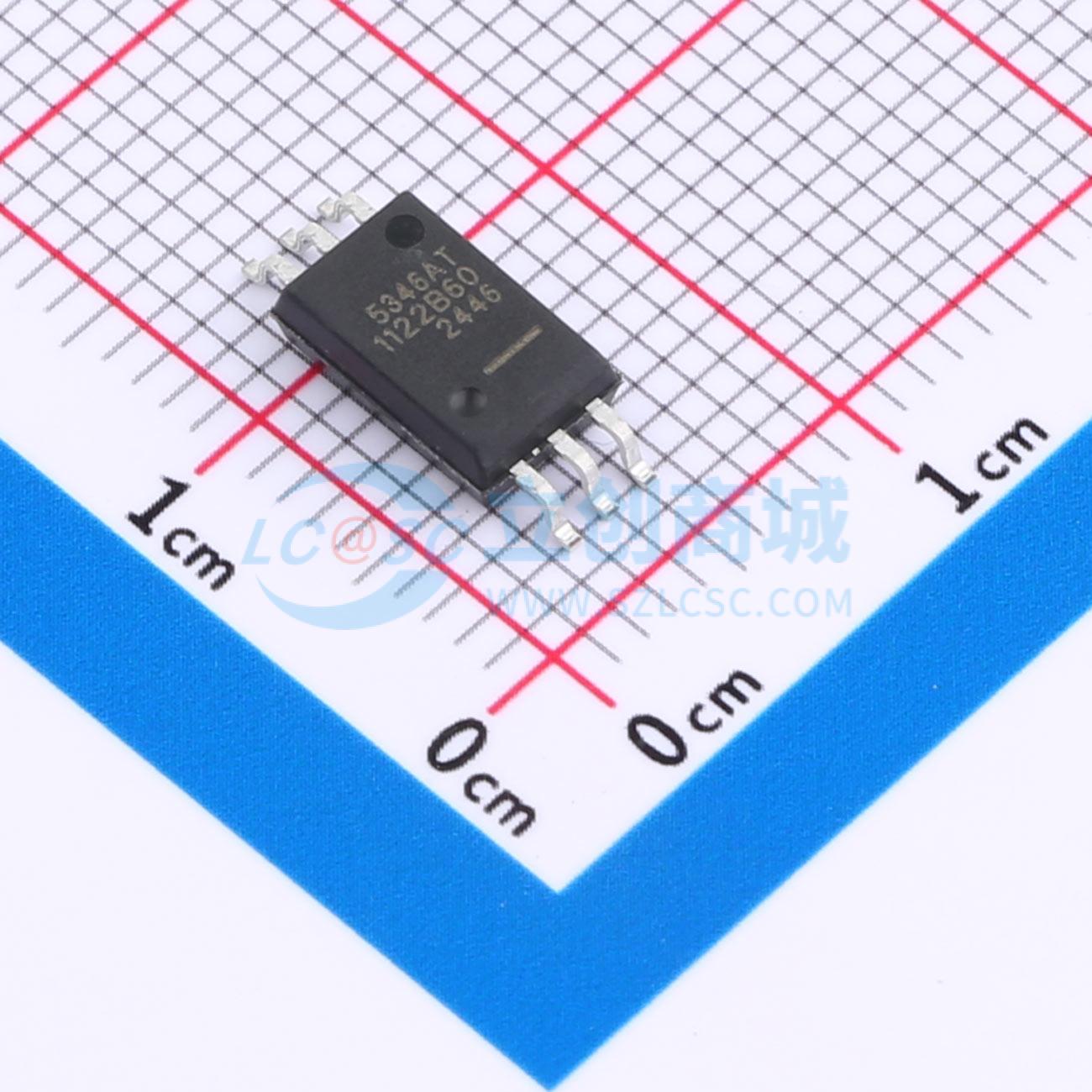

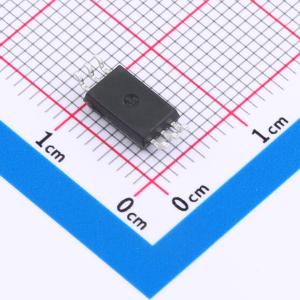

SiLM5346ATCR-DG

5.0kVrms光兼容单通道隔离栅极驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一种光兼容、单通道、隔离的MOSFET、IGBT栅极驱动器，具有不同的驱动电流能力和欠压锁定（UVLO）电压水平。峰值输出电流为1.0A至4.0A。关键特性和特点显著提升了性能和可靠性，同时在原理图和布局设计中保持引脚对引脚的兼容性。性能亮点包括高共模瞬态抗扰度（CMTI）、低传播延迟和小脉冲宽度失真。输入级是模拟二极管，与传统LED相比具有长期可靠性和出色的老化特性。采用SOP6w-T封装，爬电距离和电气间隙≥8.0mm，模塑料来自材料组II，相比漏电起痕指数（CTI）>400V。高性能和可靠性使其适用于各种类型的电机驱动器、太阳能逆变器、工业电源和电器。
品牌名称: Sillumin(数明半导体)
商品型号: SiLM5346ATCR-DG
商品编号: C47327519
商品封装: SOP-6W-T
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

SiLM534xAT 系列隔离驱动器是一款光耦兼容、单通道、隔离的 MOSFET 和 IGBT 栅极驱动器，具备不同的驱动电流能力和欠压锁定电压等级。峰值输出电流范围为 1.0A 至 4.0A。其关键特性和性能相比基于标准光耦的栅极驱动器带来了显著的性能和可靠性提升，同时在原理图和布局设计上保持引脚兼容。性能亮点包括高共模瞬变抗扰度、低传播延迟和小脉冲宽度失真。输入级采用模拟二极管，这意味着与传统 LED 相比，具有长期可靠性和优异的老化特性。该器件采用 SOP6W-T 封装，爬电距离和电气间隙 ≥8.0mm。模塑化合物材料组别为 II 组，其相比漏电起痕指数大于 400V。SiLM534xAT 的高性能和可靠性使其成为各类电机驱动器、太阳能逆变器、工业电源和家电应用的理想选择。

商品特性

1.0A 至 4.0A 峰值输出电流
最大 110ns 传播延迟
最大 25ns 器件间延迟匹配
最大 35ns 脉冲宽度失真
最小 150kV/μs 共模瞬变抗扰度
宽栅极驱动电源电压范围
SiLM5345/6AT：10V 至 40V
SiLM5340/1/3AT：14V 至 40V
输入级具备 30V 反向电压处理能力
与光耦隔离栅极驱动器引脚兼容
SOP6W-T 封装，爬电距离和电气间隙 ≥8.0mm
结温 TJ：-40°C 至 +150°C
安全认证
符合 UL 1577 的 5kVRMS 隔离（1分钟）
符合 GB4943.1-2022 的 CQC 认证
符合 IEC 61010-1: 2010+A1 和 IEC 62368-1: 2018 的 TUV 认证
符合 DIN VDE 0884-17: 2021-10

应用领域

交流和无刷直流电机驱动器
可再生能源逆变器
工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	高边；低边
	隔离电压(Vrms)	5000V
	负载类型	IGBT；MOSFET
	通道数	1
	拉电流(IOH)	4A
	灌电流(IOL)	6A
	工作温度	-40℃~+150℃@(Tj)

	属性	参数值
	上升时间(tr)	25ns
	下降时间(tf)	15ns
	传播延迟 tpLH	110ns
	传播延迟 tpHL	110ns
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	10V~40V
	功能特性	死区时间控制
