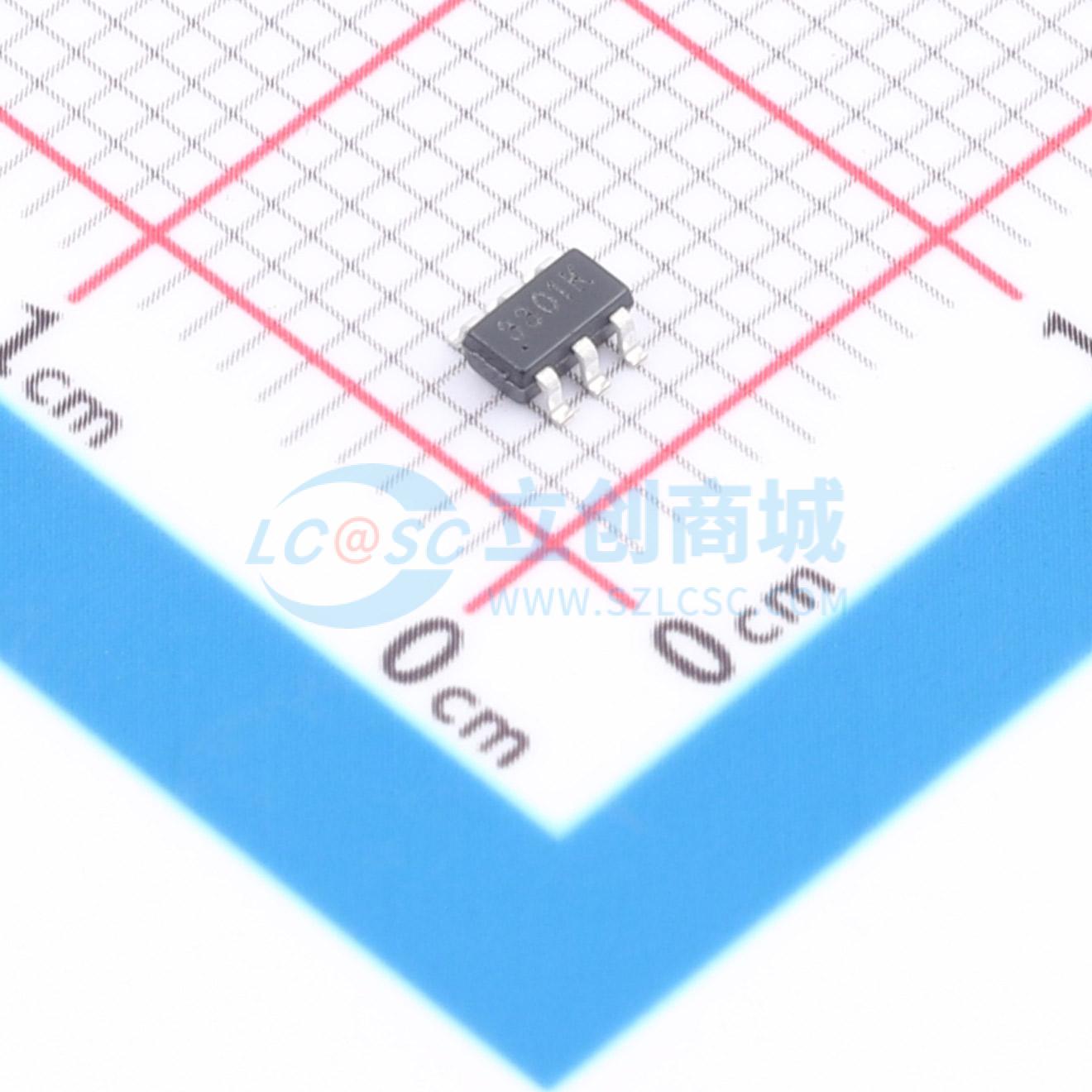

温馨提醒：图片仅供参考，商品以实物为准

EA3301

电子烟专用芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 电子烟IC,恒流充电电流 250mA 充满电压 4.2V，精度±1% 集成 3.5A 放电负载开关超低待机功耗 5uA 发热丝阻抗 1.2 欧姆或以上
品牌名称: everanalog(申风)
商品型号: EA3301
商品编号: C47325383
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045633克(g)

商品参数

	属性	参数值
	工作温度	0℃~+45℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	5uA
	均衡电流	-
	接口类型	-
	功能特性	过流保护；恒压充电；恒流充电；充电终止；过压保护；欠压锁定；涓流充电；短路保护

商品概述

该芯片集成了线性充电和负载开关放电功能，具备LED状态指示。充电部分包含涓流、恒流和恒压管理，恒流充电电流为250mA，充满截止电压为4.2V，精度为±1%，并集成电池欠压及过温保护。放电部分集成3.5A负载开关，支持通过咪头直接输入，并具备放电短路、过流及超时保护功能。芯片待机功耗为5uA，外接LED灯可指示充放电及工作状态，并支持实现点烟渐亮渐灭效果。发热丝阻抗要求为1.2欧姆或以上。

商品特性

集成涓流、恒流和恒压充电管理
恒流充电电流250mA
充满电压4.2V，精度±1%
集成电池欠压及过温保护
集成3.5A放电负载开关
可通过咪头直接输入
集成放电短路保护
集成放电过流保护
支持放电超时保护
超低待机功耗5uA
集成LED灯充放电状态指示
发热丝阻抗1.2欧姆或以上
封装：SOT23-6

应用领域

电子烟

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	295mA
	充电饱和电压	4.2V
	放电截止电压	3.15V
	电池类型	-
	电池节数	-
