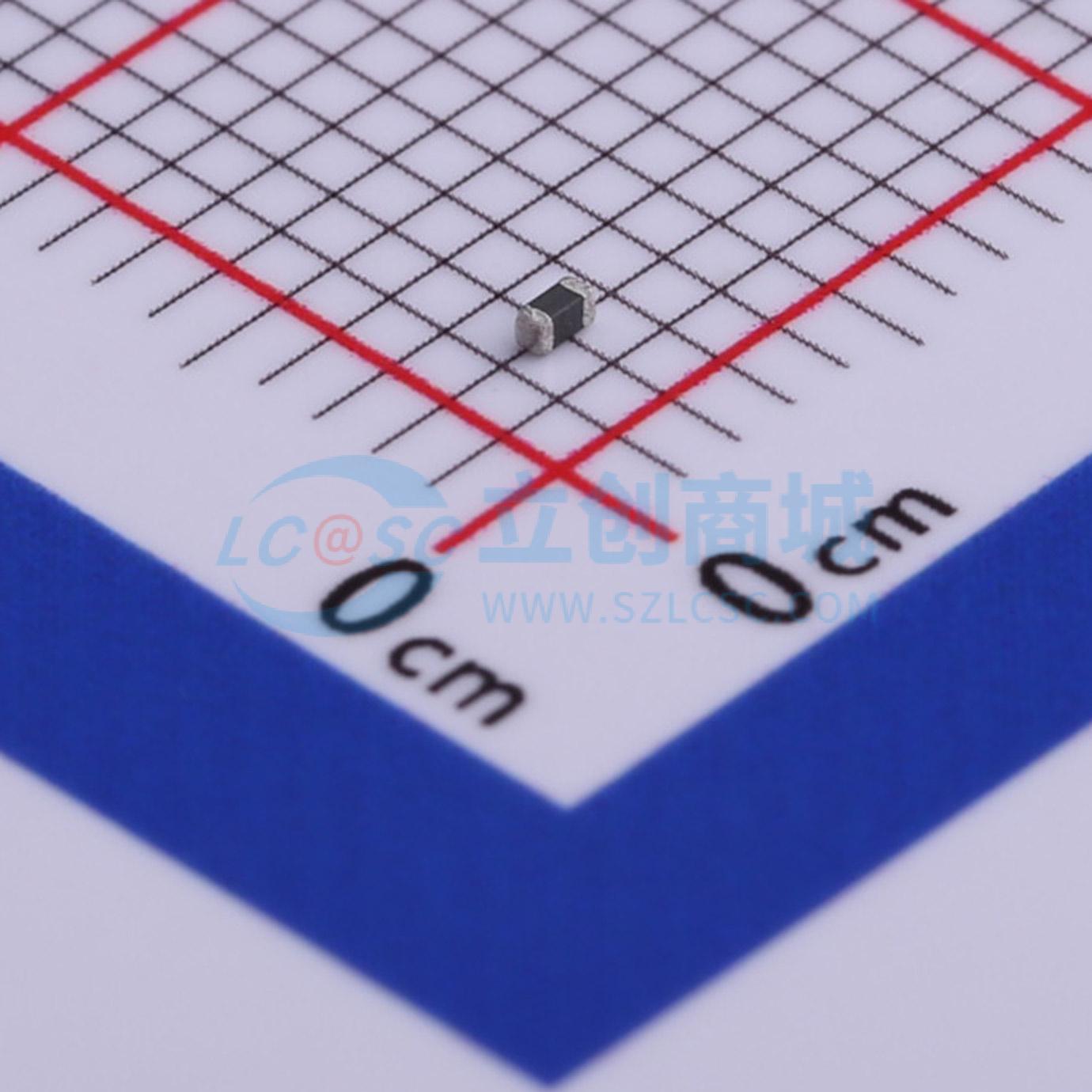

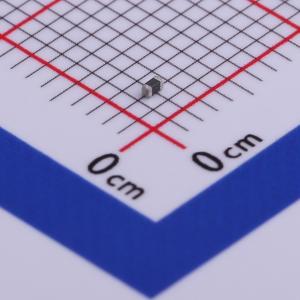

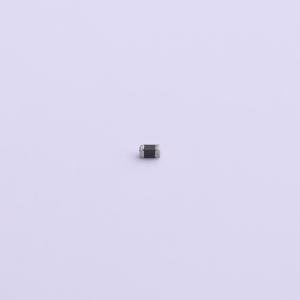

温馨提醒：图片仅供参考，商品以实物为准
CBW100505U750T
75Ω ±25% @100MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：在同样的尺寸下较插装磁珠可产生较高的阻抗值。 独特的终端电极结构，允许电流达6.0A（最大值）。 与传统的磁珠不同，片式磁珠无引线，只要简单的安装到PCB板上就可抑制EMI和RFI。 高阻抗，在宽频率范围内有效抑制EMI。 磁珠的形状和尺寸都符合EIA标准，可以利用SMT设备进行自动贴装。 适合回流焊和波峰焊。应用：通信设备、计算机、液晶电视等电气设备的电源线或大电流信号线的噪声抑制
- 品牌名称
- FH(风华)
- 商品型号
- CBW100505U750T
- 商品编号
- C485782
- 商品封装
- 0402
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁珠 | |
| 阻抗@频率 | 75Ω@100MHz | |
| 误差 | ±25% |
| 属性 | 参数值 | |
|---|---|---|
| 直流电阻(DCR) | 170mΩ | |
| 额定电流 | 1A | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 在同样的尺寸下较插装磁珠可产生较高的阻抗值
- A unique terminal electrode structure ensures permissible current 6.0A(max)
- 与传统的磁珠不同，片式磁珠无引线，只要简单的安装到PCB板上就可抑制EMI和RFI
- High impedance and EMI suppression effective over a wide frequency range
- 磁珠的形状和尺寸都符合EIA标准，可以利用SMT设备进行自动贴装
- Suitable reflow and wave soldering
应用领域
- 通信设备、计算机、液晶电视等电气设备的电源线或大电流信号线的噪声抑制
- Noise suppression in power lines or high current signal lines of electrical equipment such as communication equipment, computers and LCD TVs
