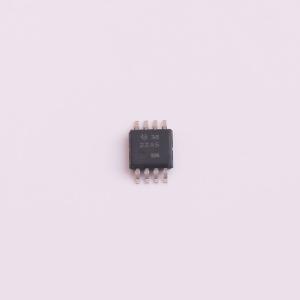

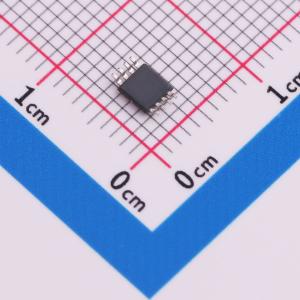

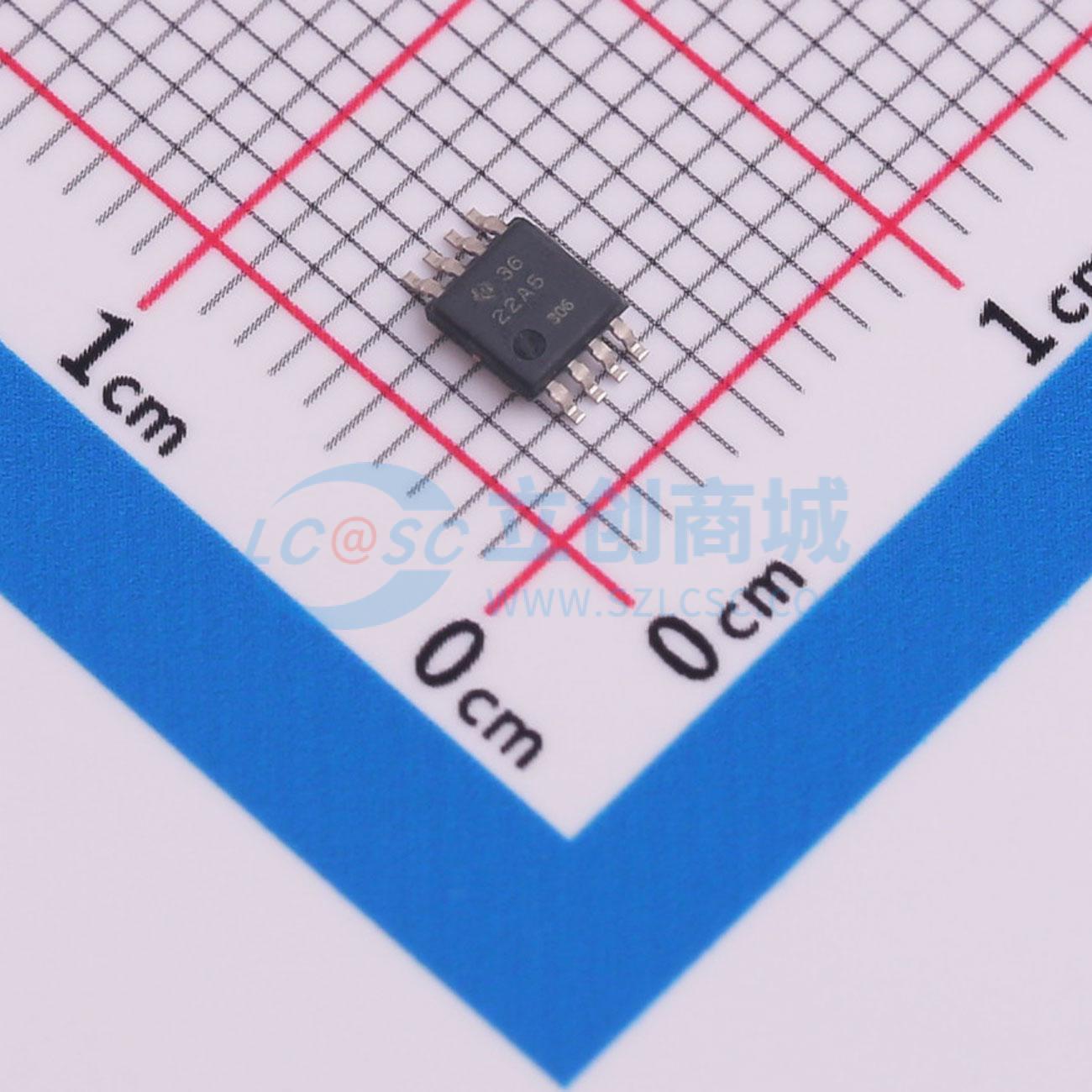

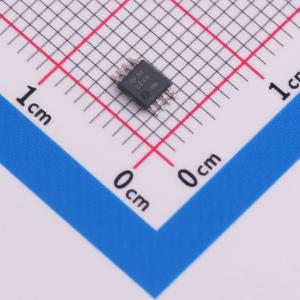

温馨提醒：图片仅供参考，商品以实物为准
OPA2205ADGKR
OPAx205低功耗超β双极e-trim运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2205 具有低输入辅助电源电流和低噪声的双路轨到轨、双极精密 e-trim™ 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2205ADGKR
- 商品编号
- C4370166
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3.6MHz | |
| 输入失调电压(Vos) | 25uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 400pA | |
| 噪声密度(eN) | 7.2nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 240uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
OPA205、OPA2205 和 OPA4205 (OPAx205) 是业界通用 OPAx277 系列的新一代版本。OPA206 和 OPA2206 是使用相同运算放大器内核的相关器件，但具有高于电源电压 ±40V 的输入过压保护的额外特性。这些器件是具有超 β 输入的精密双极 e-trim 运算放大器。TI 的专有微调技术用于实现 ±4µV (±2µV，高等级）的典型输入失调电压和 ±0.08µV （±0.04µV，高等级）的典型输入失调电压漂移。 OPAx205 采用双极工艺设计，可针对仅 220µA 的静态电流提供 3.6MHz 增益带宽。这些器件还可在 1kHz 下实现仅 7.2nV/√Hz 的低电压噪声密度。得益于超 β 输入，OPAx205 具有 100pA（典型值）的超低输入偏置电流和 110fA/√Hz 的电流噪声密度。 OPAx205 的高性能使这些器件成为了高精度和低功耗系统的理想选择，例如流量和压力变送器、便携式数据采集 (DAQ) 系统和高密度源测量单元 (SMU)。
商品特性
- 低失调电压：25µV（最大值），15µV（最大值，高等级）
- 低失调电压漂移：±0.5µV/℃（典型值），±0.2µV/℃（最大值，高等级）
- 超 β 输入
- 输入偏置电流：500 pA（最大值）
- 输入电流噪声：110fA/√Hz
- 低噪声
- 0.1 至 10Hz: 0.2µVPP
- 电压噪声：7.2nV/√Hz
- AOL、CMRR 和 PSRR：> 126dB（全温度范围）
- 增益带宽积：3.6MHz
- 低静态电流：240µA（最大值）
- 压摆率：4V/µs
- 过载功率限制器
- 轨到轨输出
- EMI 和 RFI 已滤除的输入
- 宽电源电压范围：4.5V 至 36V
- 温度范围：-40℃ 至 +125℃
- 提供标准等级 (OPAx205A) 和高等级（OPA2205，预发布）
- OPA206 和 OPA2206 提供 ±40V 过压保护
应用领域
- 流量变送器
- 串式逆变器
- 数据采集 (DAQ)
- 源测量单元 (SMU)
- 实验室和现场仪表
- 电池测试
- 模拟输入模块
- 压力变送器
