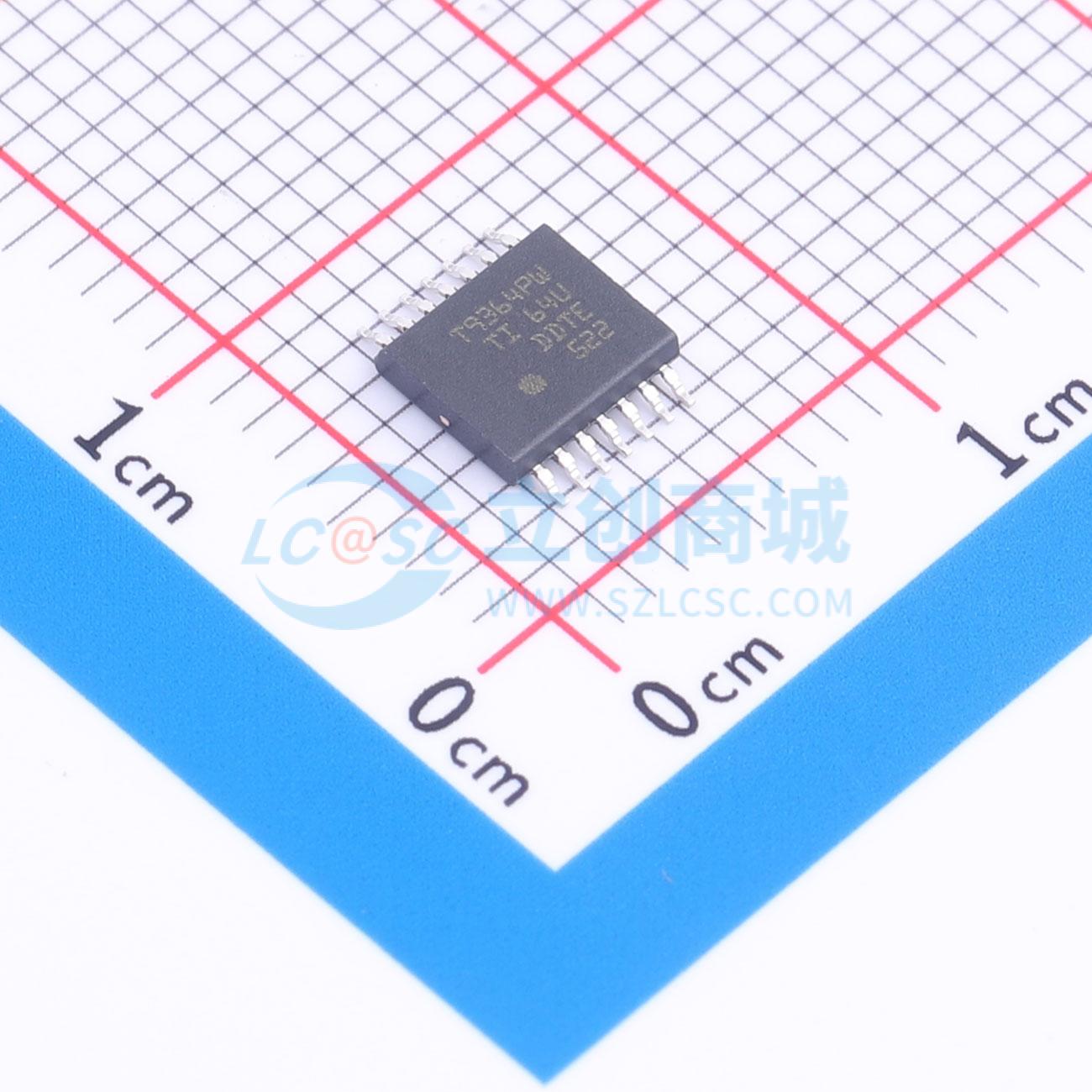

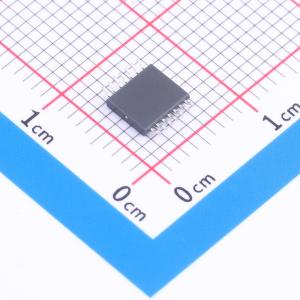

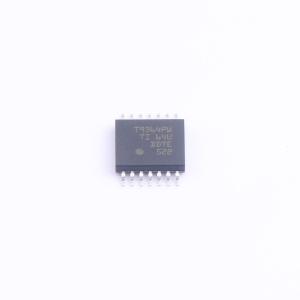

温馨提醒：图片仅供参考，商品以实物为准
TLV9364IPWR
适用于成本敏感型系统的10MHz、40V、RRO运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9364 四路、40V、10.6MHz 轨到轨输出运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9364IPWR
- 商品编号
- C4369419
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10.6MHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 1.25uV/℃ | |
| 压摆率(SR) | 25V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 8.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 2.6mA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 40V | |
| 双电源(Vee~Vcc) | -20V~20V |
商品概述
TLV936x 系列（TLV9361、TLV9362 和 TLV9364）是 40V 成本优化型运算放大器系列。 这些器件具有出色的直流和交流规格，包括轨至轨输出、低失调电压（典型值为 ±400 μv）、低温漂（典型值为 ±1.25 μV/°C）和 10.6 MHz 带宽。 TLV936x 的特性（例如 EMIRR 滤波、高输出电流(±60 mA) 以及高压摆率 (25 V/μs) ）使其成为了一款可靠的运算放大器，适用于高电压成本敏感型应用。 TLV936x 系列运算放大器采用标准封装，额定工作温度范围为 – 40°C 至 125°C。
商品特性
- 低失调电压： ±400 μV
- 低失调电压漂移： ±1.25 μV/°C
- 低噪声：1kHz 时为 8.5nV/√Hz，6nV/√Hz 宽带
- 高共模抑制：110dB
- 低偏置电流：±10pA
- 轨到轨输出
- 高带宽：10.6MHz GBW，单位增益稳定
- 高压摆率：25 V/μs
- 低静态电流：每个放大器 2.6 mA
- 宽电源电压： ±2.25V 至 ±20V ，4.5V 至 40V
- 强大的 EMIRR 性能
应用领域
- 交流和电机驱动伺服控制模块
- 交流和电机驱动功率级模块
- 测试和测量设备
- 可编程逻辑控制器
