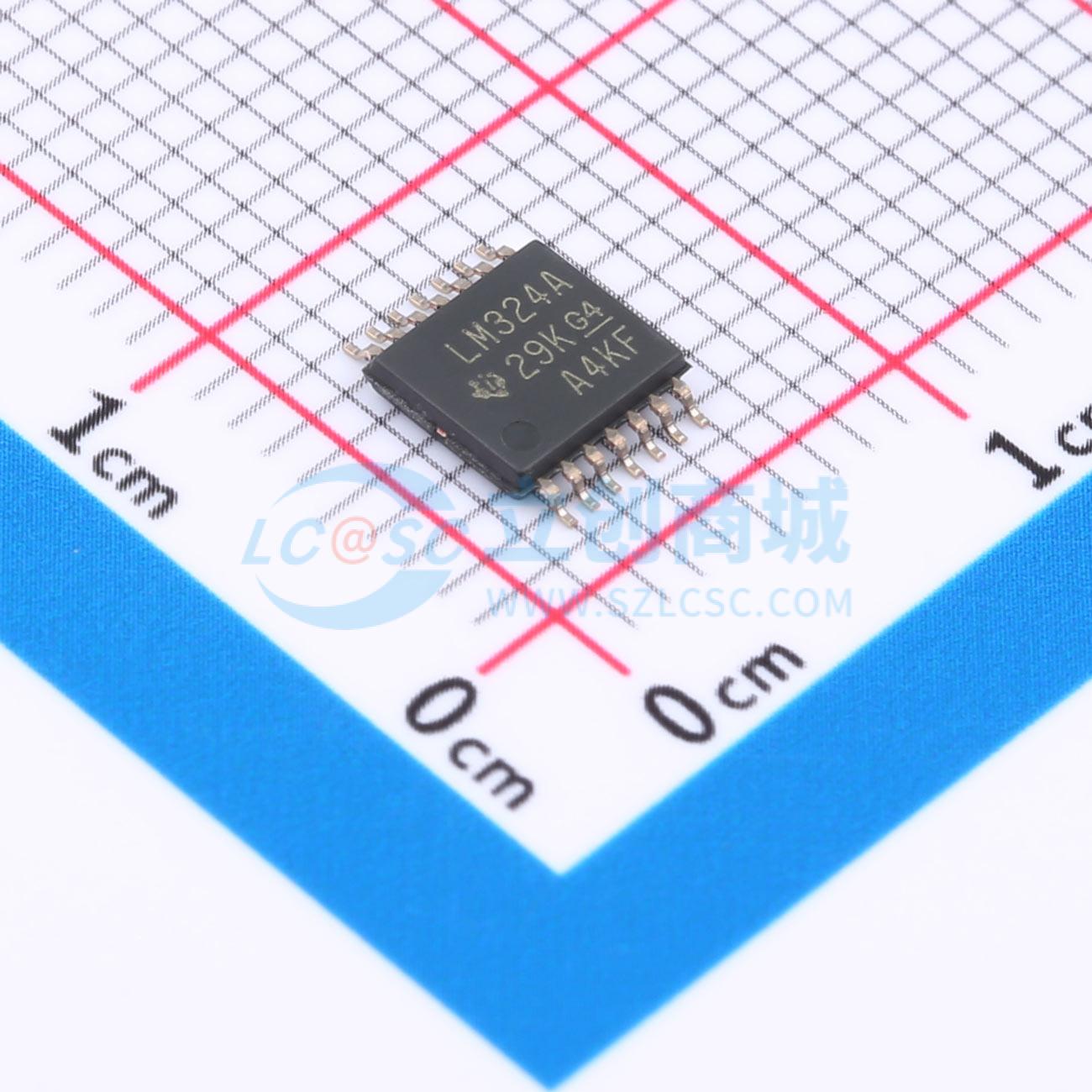

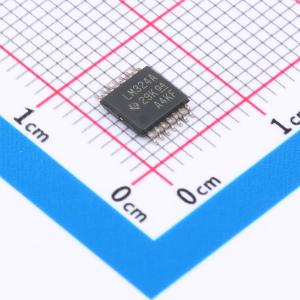

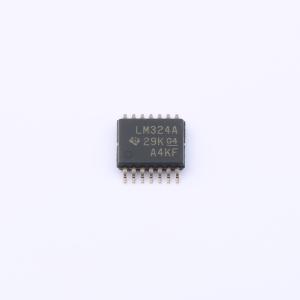

温馨提醒：图片仅供参考，商品以实物为准
LMV324AQPWRQ1
汽车类、低电压、轨至轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV324A-Q1 汽车级四通道、5.5V、1MHz、4mV 失调电压、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV324AQPWRQ1
- 商品编号
- C4368541
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 9V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.7V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 3pA | |
| 噪声密度(eN) | 30nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 70uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~2.75V |
商品概述
LMV3xxA-Q1 系列包括单通道 (LMV321A-Q1)、双通道 (LMV358A-Q1) 和四通道 (LMV324A-Q1) 低压（2.5V 至 5.5V）汽车类运算放大器，具有轨至轨输出摆幅功能。这些运算放大器为空间受限、需要低压运行和高容性负载驱动的应用（例如信息娱乐系统和照明）提供了一种具有成本效益的方法。LMV3xxA-Q1 系列的容性负载驱动具有 500pF 的电容，而电阻式开环输出阻抗使其易于在更高的容性负载下保持稳定。这些运算放大器专为低工作电压（2.5V 至 5.5V）而设计，性能规格类似于 LMV3xx-Q1 器件。 LMV3xxA-Q1 系列的稳健设计可简化电路设计。这些运算放大器具有单位增益稳定性，集成了 RFI 和 EMI 抑制滤波器，并且在过驱情况下不会出现相位反转。 LMV3xxA-Q1 可采用 SOIC、MSOP、SOT-23 和 TSSOP 等业界通用的封装。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准温度等级 1: -40°C 至 +125°C，TA 器件 HBM ESD 分类等级 2，器件 CDM ESD 分类等级 C6
- 低输入失调电压：±1mV
- 轨至轨输出
- 单位带宽增益积：1MHz
- 低宽带噪声：30nV/√Hz
- 低输入偏置电流：10pA
- 低静态电流：70μA/通道
- 单位增益稳定
- 内置 RFI 和 EMI 滤波器
- 可在电源电压低至 2.5V 的情况下运行
- 由于具有电阻式开环输出阻抗，因此可在更高的容性负载下更轻松地实现稳定
- 工作温度范围：-40°C 至 125°C
应用领域
- 针对 AEC-Q100 1 级应用进行了优化
- 信息娱乐系统与仪表组
- 被动安全
- 车身电子装置和照明
- 混合动力汽车/电动汽车逆变器和电机控制
- 车载充电器 (OBC) 和无线充电器
- 动力总成电流传感器
- 高级驾驶辅助系统 (ADAS)
- 单电源、低侧、单向电流感应电路
