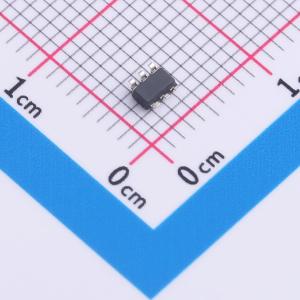

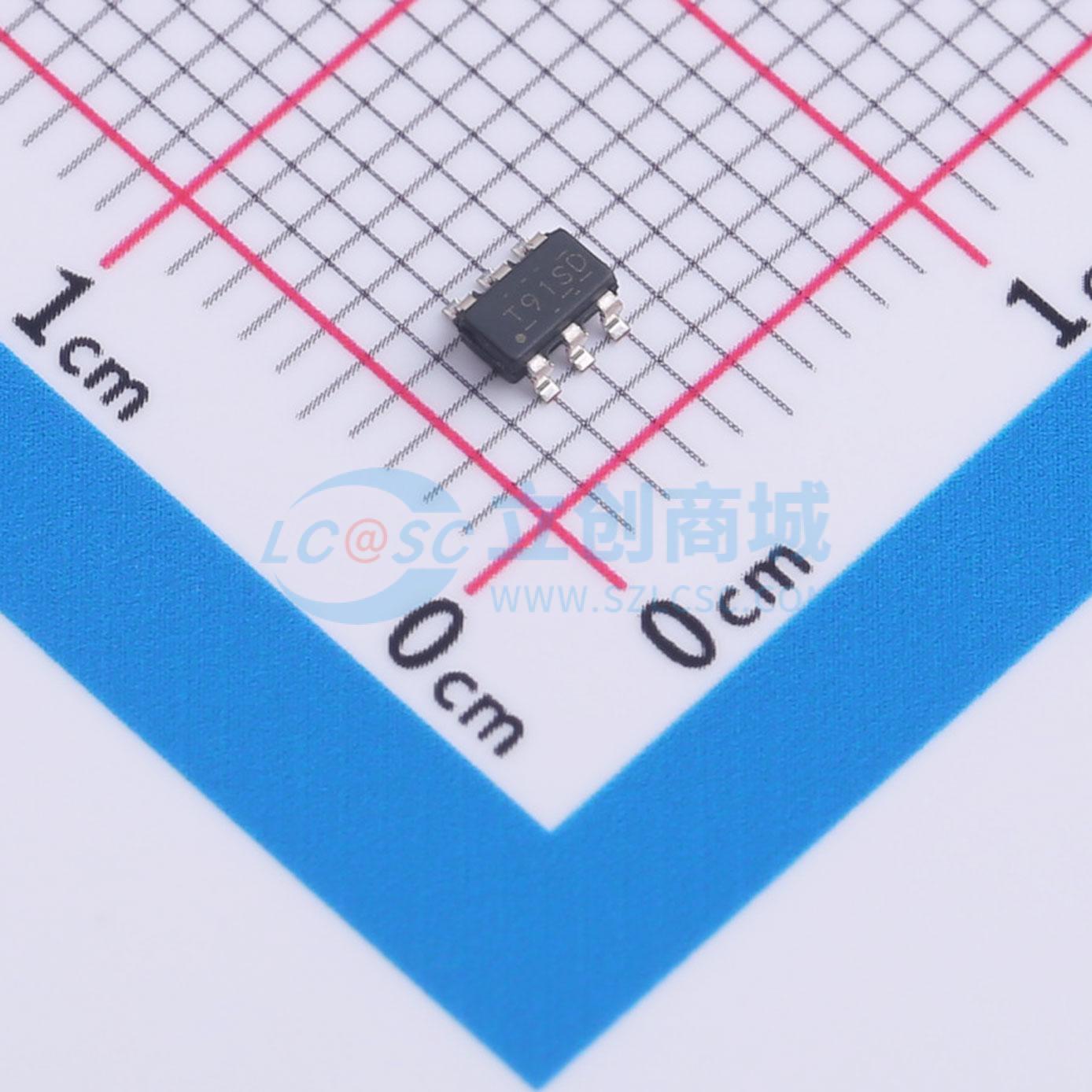

温馨提醒：图片仅供参考，商品以实物为准
TLV9161SIDBVR
16V、11MHz轨到轨输入/输出、低失调电压、低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9161 单路、16V、11MHz、轨到轨输入/输出、低失调电压、低噪声运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9161SIDBVR
- 商品编号
- C4368215
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 11MHz | |
| 输入失调电压(Vos) | 210uV | |
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 压摆率(SR) | 33V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 6.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 2.4mA | |
| 输出电流 | 73mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee~Vcc) | 1.35V~8V；-8V~-1.35V |
商品概述
TLV916x 系列是16V 通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调电压（±210μV，典型值）、低温漂（±0.25μV/°C，典型值）、低噪声（1kHz 时为 6.8nV/√Hz，10kHz 时为4.2nV/√Hz）。 TLV916x 具有诸多特性，例如电源轨的差分和共模输入电压范围、高短路电流 (±73mA) 和高压摆率 (33V/µs)，是一款灵活可靠的高性能运算放大器，适用于各种工业应用。 TLV916x 运算放大器系列采用微型 封装（例如WSON）以及标准封装（例如 SOT-23、SOIC 和TSSOP），额定工作温度范围为 -40°C 至 125°C。
商品特性
- 低失调电压：±210μV
- 低失调电压漂移：±0.25μV/°C
- 低噪声：1kHz 时为 6.8nV/√Hz，4.2nV/√Hz 宽带
- 高共模抑制：110dB
- 低偏置电流：±10pA
- 轨至轨输入和输出
- 支持多路复用器/比较器的输入
- 放大器的差分输入最高可达电源轨
- 放大器可用于开环中，也可用作比较器
- 高带宽：11MHz GBW，单位增益稳定
- 高压摆率：33V/µs
- 低静态电流：每个放大器 2.4mA
- 宽电源电压：±1.35V 至 ±8V，2.7V 至 16V
- 强大的 EMIRR 性能
应用领域
- 专业麦克风和无线系统
- 多路复用数据采集系统
- 测试和测量设备
- 工厂自动化和控制
- 高侧和低侧电流检测
