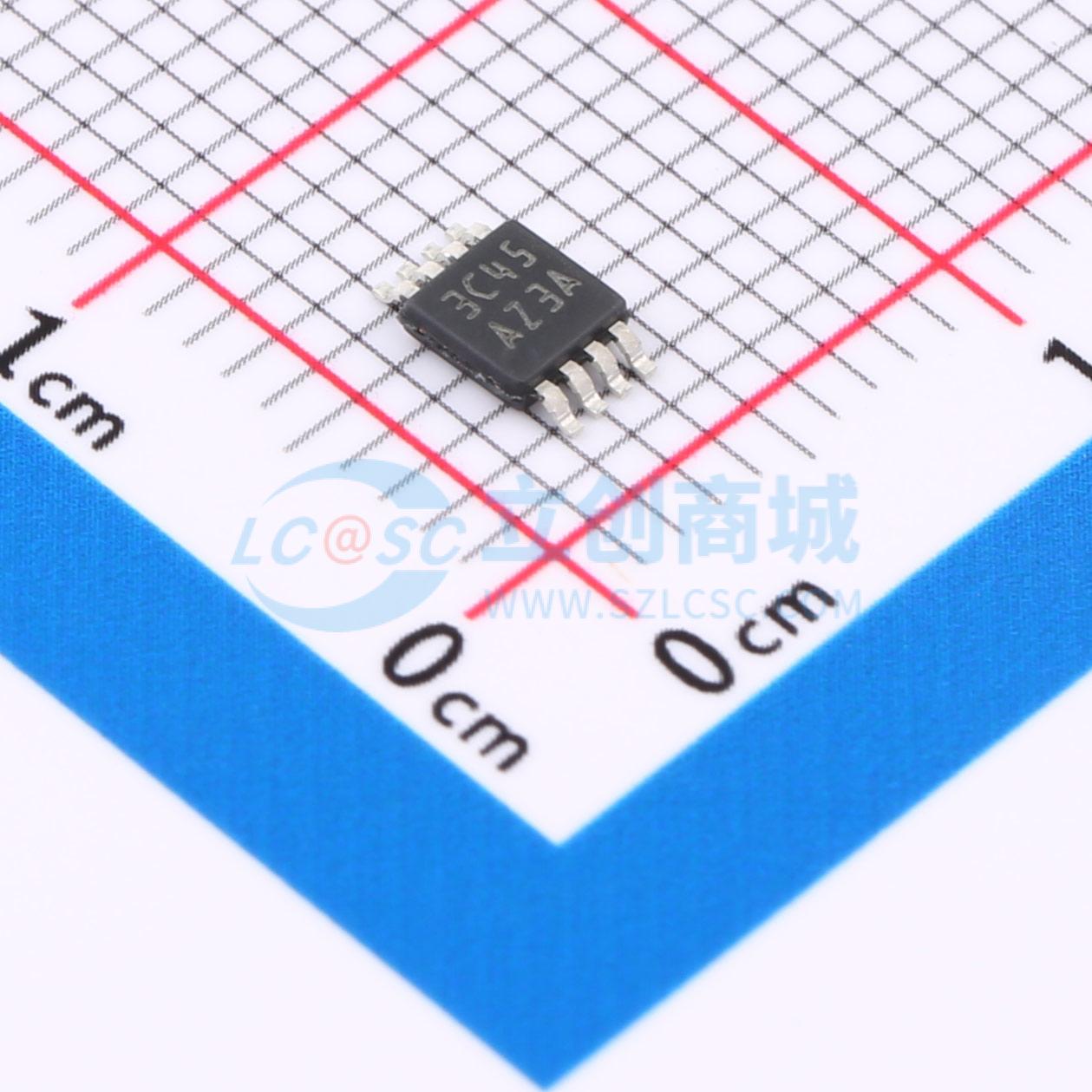

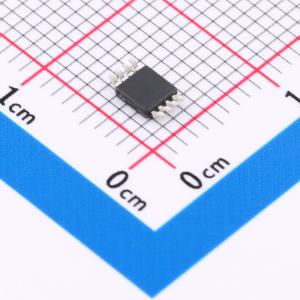

温馨提醒：图片仅供参考，商品以实物为准
LMP7732MME
低噪声、轨到轨输入输出低压放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双路低噪声、轨到轨输入和输出的低电压放大器，适用于对电压要求较低的精密和低噪声应用。该运算放大器提供 2.9 nV/√Hz 的低电压噪声，1/f 转折频率仅为 3 Hz。具有双极结输入级，偏置电流仅为 1.5 nA。低输入偏置电流与极低的电压噪声水平相结合，使其成为光度应用的理想选择。提供 22 MHz 的宽增益带宽积 (GBW)，同时仅消耗 4 mA 的电流。高增益带宽与 130 dB 的高开环增益相结合，可在需要高闭环增益的应用中实现精确的信号调理。电源电压范围为 1.8 V 至 5.5 V，是电池供电便携式应用的理想选择。提供 8 引脚 SOIC 和 MSOP 封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP7732MME
- 商品编号
- C4367887
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 22MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 5.5uV/℃ | |
| 压摆率(SR) | 7.8V/us | |
| 输入偏置电流(Ib) | 75nA | |
| 输入失调电流(Ios) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 静态电流(Iq) | 4.4mA | |
| 输出电流 | 47mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMP7732是一款双路低噪声、轨到轨输入输出、低电压放大器。LMP7732属于LMP放大器家族，适用于有低压要求的高精度低噪声应用。该运算放大器提供2.9 nV/sqrt(Hz)的低电压噪声，其1/f转角仅为3 Hz。LMP7732采用双极结输入级，偏置电流仅为1.5 nA。这种低输入偏置电流配合极低的电压噪声水平，使LMP7732成为测光应用的合适选择。LMP7732提供22 MHz的宽增益带宽，仅消耗4 mA电流。这种高增益带宽配合130 dB的高开环增益，可在高闭环增益要求的应用中实现精确的信号调理。LMP7732的电源电压范围为1.8V 至 5.5V，适合电池供电的便携式应用。LMP7732提供8-Pin SOIC和MSOP封装。LMP7731是该产品的单路版本，提供5-Pin SOT-23和8-Pin SOIC封装。
商品特性
- 3Hz处输入电压噪声为3.3 nV/sqrt(Hz)
- 1kHz处输入电压噪声为2.9 nV/sqrt(Hz)
- 共模抑制比130 dB
- 开环增益130 dB
- 增益带宽22 MHz
- 压摆率2.4 V/μs
- 10 kHz、AV=1、RL=2 kΩ条件下总谐波失真为0.001%
- 电源电流4.4 mA
- 电源电压范围1.8V 至 5.5V
- 工作温度范围-40℃ 至 125℃
- 输入偏置电流±1.5 nA
- RRIO
应用领域
- 气体分析仪器
- 光度测量仪器
- 医疗仪器
