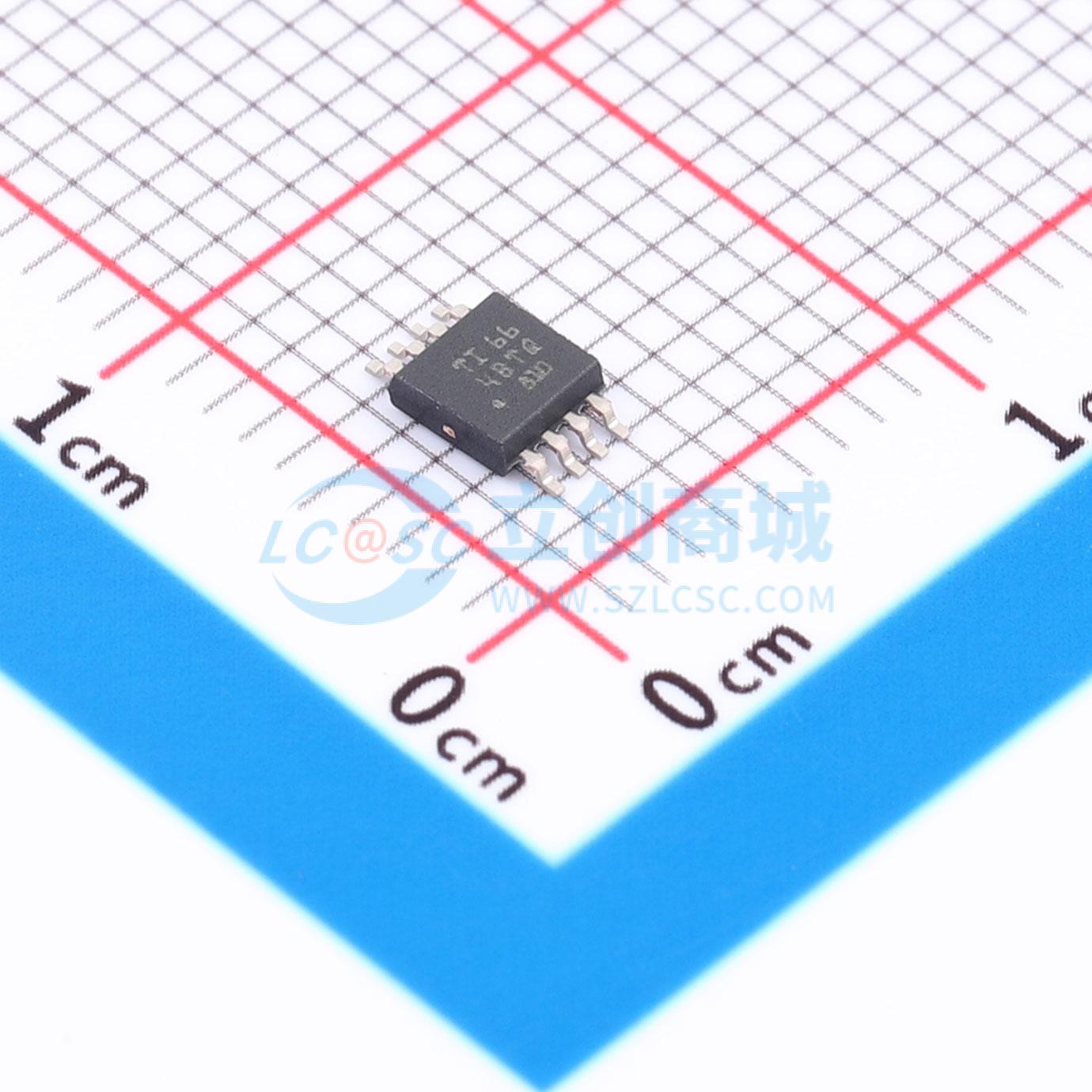

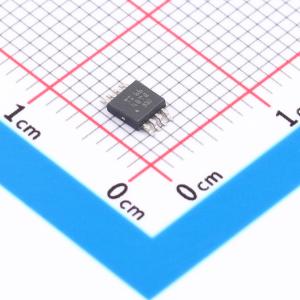

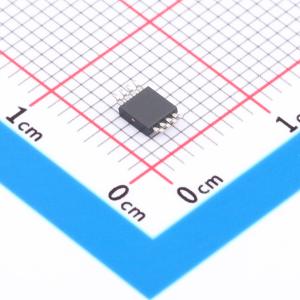

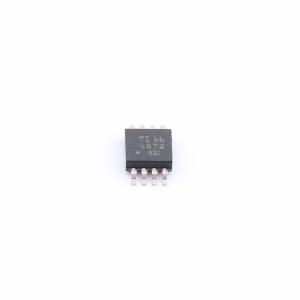

温馨提醒：图片仅供参考，商品以实物为准
LM2904BTQDGKRQ1
适用于汽车应用的行业标准双路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2904B-Q1 运行温度范围为 -40°C 至 125°C 的汽车级双路 36V 1.2MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2904BTQDGKRQ1
- 商品编号
- C4367330
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 3.5uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 10nA | |
| 输入失调电流(Ios) | 4nA |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 300uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.5V；2.5V~18V |
商品概述
LM2904-Q1、LM2904B-Q1和LM2904BA-Q1是符合AEC-Q100规范的业界通用运算放大器，适合汽车应用。LM2904B-Q1和LM2904BA-Q1是LM2904-Q1的下一代版本，包含两个高电压（36V）运算放大器。LM2904B-Q1和LM2904BA-Q1为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（最大值分别为3mV和2mV）、对地共模输入范围和高差分输入电压能力。 LM2904B-Q1和LM2904BA-Q1利用单位增益稳定性、更低的失调电压（0.3mV，典型值）和更低的静态电流（300μA，典型值）等增强型特性简化了电路设计。得益于高ESD（2kV，HBM）及集成EMI和射频滤波器，LM2904B-Q1和LM2904BA-Q1器件可用于汽车市场中要求最为严苛、极具环境挑战性的应用。
商品特性
- 符合面向汽车应用的AEC Q-100标准
- 温度等级1： -40℃至 +125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C5
- 3V至36V的宽电源电压范围（LM2904B-Q1和LM2904BA-Q1）
- 每通道电源电流为300μA（LM2904B-Q1和LM2904BA-Q1，典型值）
- 单位增益带宽为1.2MHz（LM2904B-Q1和LM2904BA-Q1）
- 共模输入电压范围包括接地，支持近地直接感测
- 低输入失调电压在25℃时为2mV（LM2904BA-Q1，最大值）
- 低输入失调电压在25℃时为3mV（LM2904B-Q1，最大值）
- 内部射频和EMI滤波器（LM2904B-Q1和LM2904BA-Q1）
- 提供功能安全
- 有助于进行功能安全系统设计的文档
应用领域
- 汽车照明
- 车身电子装置
- 汽车音响主机
- 远程信息处理控制单元
- 紧急呼叫(eCall)
- 被动安全：制动系统
- 电动汽车/混合动力电动汽车：
- 逆变器和电机控制
- 车载充电器(0BC)和无线充电器
- 电池管理系统(BMS)
