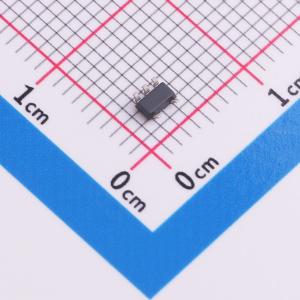

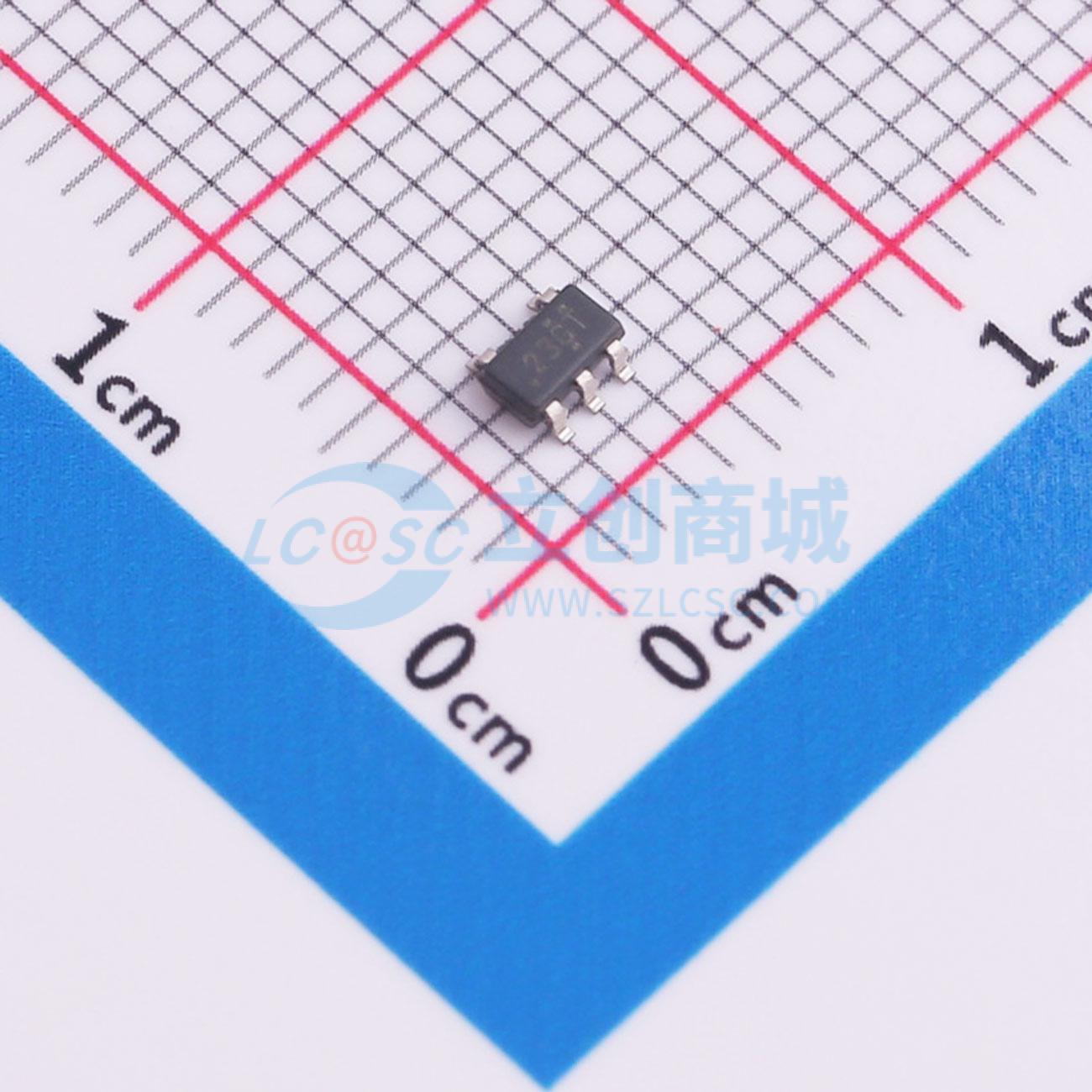

OPA392DBVT
低失调电压、低噪声、低输入偏置电流、轨到轨I/O、e-trim精密运算放大器
- 描述
- OPA392 单通道、低失调电压 (10μV)、低噪声 (6nV/rtHz) 飞安级偏置电流 e-trim™ 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA392DBVT
- 商品编号
- C4366289
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 1.7V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-850mV；850mV~2.75V | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 180nV/℃ | |
| 增益带宽积(GBW) | 13MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 4.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 4.4nV/√Hz@10kHz | |
| 输入偏置电流(Ib) | 0.01pA | |
| 静态电流(Iq) | 1.22mA | |
| 输出电流 | 65mA | |
| 输入失调电流(Ios) | 0.8pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；使能/关断功能；反相位输入保护 |
商品概述
OPAx392 系列运算放大器（OPA392、OPA2392 和 OPA4392）具有超低失调电压、温漂以及输入偏置电流，可实现轨到轨输入和输出。除了精密直流精度，交流性能经优化可实现低噪声和快速稳定的瞬态响应。得益于这些特性，OPAx392 成为驱动高精度模数转换器(ADC) 或缓冲高分辨率数模转换器 (DAC) 输出的理想选择。OPAx392 采用 TI 的 e-trim™ 运算放大器技术，无需任何输入斩波或自动置零技术，即可实现超低失调电压以及失调电压温漂。此项技术可针对传感器输入或光电二极管电流至电压测量实现超低输入偏置电流，从而为光学模块或医疗仪表创建高性能跨阻级。
商品特性
- 低失调电压:±10µV（最大值）
- 低温漂:±0.18µV/℃
- 低输入偏置电流:10fA
- 低噪声:10kHz 时为 4.4nV/√Hz
- 低 1/f 噪声:2µVPP（0.1Hz 至 10Hz）
- 低电源电压运行范围:1.7V 至 5.5V
- 低静态电流:1.22mA
- 快速稳定:0.75µs（1V，0.1%）
- 快速压摆率:4.5V/µs
- 高输出电流:+65mA/–55mA 短路
- 增益带宽:13MHz
- 轨至轨输入和输出
- 额定温度范围:-40℃ 至 +125℃
- EMI 和 RFI 已滤除的输入
应用领域
- 多参数患者监护仪
- 心电图 (ECG)
- 化学和气体分析仪
- 光学模块
- 模拟输入模块
- 过程分析（pH、气体、浓度、力和湿度）
- 气体检测仪
- 模拟安防摄像机
- 商用直流/直流
- 脉搏血氧仪
- 数据中心内部互联（长距离、水下）
- 数据采集 (DAQ)
