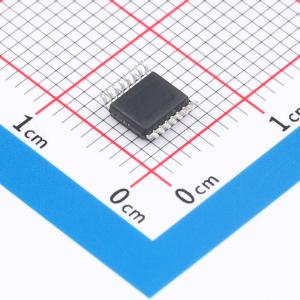

温馨提醒：图片仅供参考，商品以实物为准
EL5306IUZ-T7
350MHz 固定增益放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EL5106和EL5306是固定增益放大器，提供350MHz的宽 -3dB带宽和1.5mA的低电源电流。它们可在单5V至12V的电源电压范围内工作，并且输出端能够在任一电源电压的1.2V范围内摆动。这种高带宽和低功耗的组合使EL5106和EL5306成为许多低功耗/高带宽应用（如便携式、手持或电池供电设备）的理想选择。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- EL5306IUZ-T7
- 商品编号
- C4366188
- 商品封装
- QSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.267375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 15mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 4.5V/ns | |
| 输入偏置电流(Ib) | 1.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.5mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~12V | |
| 双电源(Vee~Vcc) | 2.5V~5V；-5V~-2.5V |
商品概述
EL5106和EL5306是固定增益放大器，提供350MHz的宽 -3dB带宽和1.5mA的低电源电流。它们可在单5V至12V的电源电压范围内工作，并且输出端能够在任一电源电压的1.2V范围内摆动。这种高带宽和低功耗的组合使EL5106和EL5306成为许多低功耗/高带宽应用（如便携式、手持或电池供电设备）的理想选择。
商品特性
- 提供无铅产品（符合RoHS标准）
- 增益可选（+1、 -1、 +2）
- 350MHz -3dB带宽（AV = 2）
- 每个放大器的电源电流为1.5mA
- 快速使能/禁用功能
- 支持单电源和双电源工作，电源电压范围为5V至12V
- 采用SOT - 23封装
- 提供450MHz、3.5mA的产品（EL5108和EL5308）
应用领域
- 电池供电设备
- 手持、便携式设备
- 视频放大器
- 电缆驱动器
- RGB放大器
