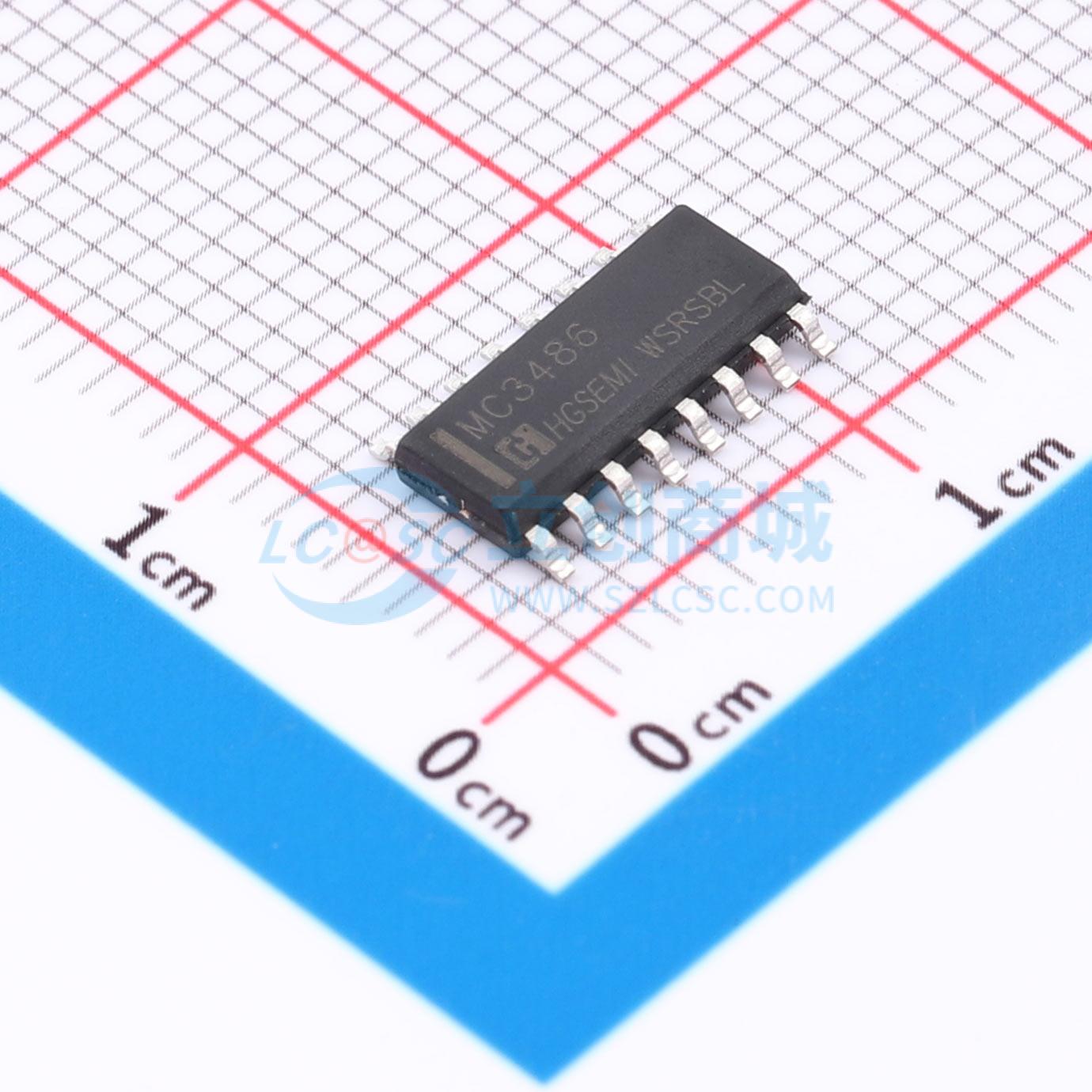

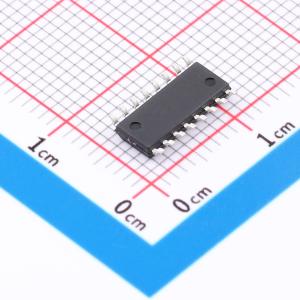

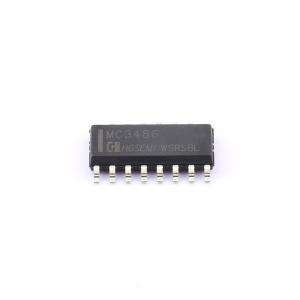

MC3486M/TR
四路RS-422、RS-423线路接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Quad RS-422, RS-423 Line Receiver
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MC3486M/TR
- 商品编号
- C47148920
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.371786克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 85mA | |
| 功能特性 | 使能关断 |
商品概述
该器件包含四个独立接收器，符合平衡/非平衡电压数字接口电路电气特性的EIA标准。接收器输出采用74LS兼容的TRI-STATE结构，当相应的输出控制引脚达到逻辑零条件时，输出被强制进入高阻抗状态。每个输出控制引脚采用PNP器件进行缓冲，以确保无论输入逻辑一还是逻辑零，负载均为最小。此外，每个接收器内部均设有迟滞电路，以改善噪声容限，并防止输入波形缓慢变化时输出出现不稳定。
商品特性
- 四个独立接收器
- TRI-STATE输出
- 内部迟滞：140 mV（典型值）
- 快速传播时间：19 ns（典型值）
- TTL兼容输出
- 5V电源
- 引脚兼容并可替代DS3486
- DIP-16封装
- SOP-16封装
- TSSOP-16封装
