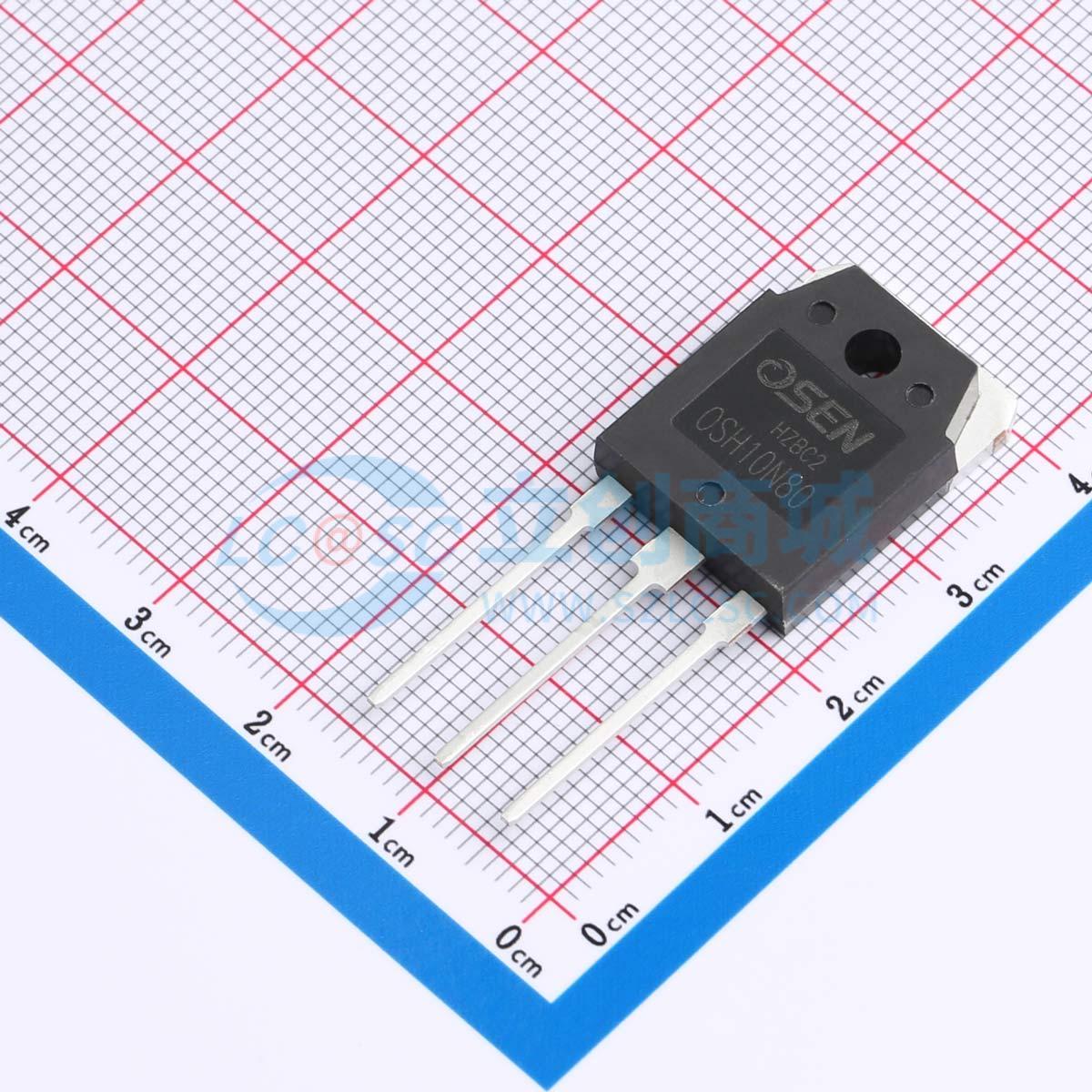

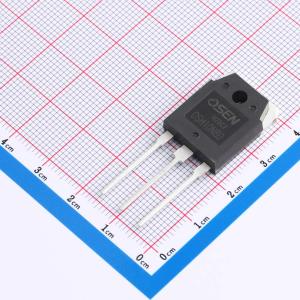

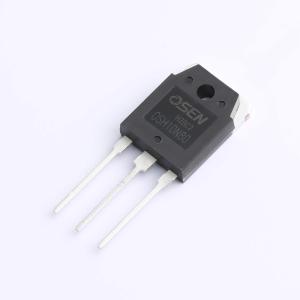

OSH10N80
N沟道 耐压:800V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高品质MOS管,电流10A,耐压800V,导通电阻：0.65Ω
- 品牌名称
- OSEN(欧芯)
- 商品型号
- OSH10N80
- 商品编号
- C47148314
- 商品封装
- TO-3PNB
- 包装方式
- 管装
- 商品毛重
- 6.861111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 680mΩ@10V | |
| 耗散功率(Pd) | 160W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.15nF | |
| 反向传输电容(Crss) | 15pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 180pF |
商品概述
WSD220N06DN56采用先进的SGT II技术，可提供出色的RDS(ON)、低栅极电荷，且能在低至10V的栅极电压下工作。该器件适用于电池保护或其他开关应用。 WSD220N06DN56符合RoHS和绿色产品要求，100%保证具有抗雪崩能力，并通过了全功能可靠性认证。
商品特性
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100%保证具有抗雪崩能力
- 提供绿色环保器件
应用领域
- 电池保护
- 不间断电源(UPS)
