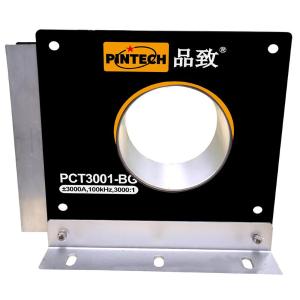

Pintech品致闭环电流传感器PCT3001-BG(DC-100kHz ±3600A)
- 工业品
价格：￥28800价格含税（税率13%）
- 品牌名称
- PINTECH(品致)
- 商品型号
- PCT3001-BG
- 商品编号
- C47121060
- 商品毛重
1克(g)
广东仓0
购买数量
套
(1套/盒，最小起订量1套，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
采用闭环工作原理，支持交直流电流测量，测量范围覆盖±3600A DC、2100A有效值交流
2
带宽达100kHz（-3dB），响应速度快，适用于高频电流信号检测
3
高精度性能：DC精度为100ppm，优异的线性度和极低温度系数，确保测量数据稳定可靠
4
电流传输比3000:1，输出电流±1A，便于后续信号处理
5
具备饱和检测及自恢复功能，抗干扰能力强，适应复杂工业环境
6
供电电压±24V，电源功率60W，采用5PIN插头接口，连接稳定
7

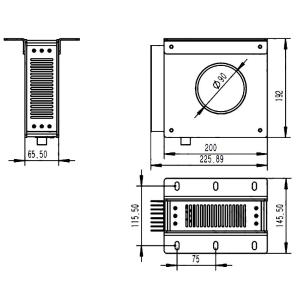

最大测量孔径90mm，适配多种线缆规格
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
新能源发电系统：光伏逆变器、风电变流器的电流监测与反馈控制
2
工业自动化领域：电机驱动系统、变频器的电流检测，确保设备安全运行
3
电力电子设备：UPS电源、不间断电源的电流状态监测，过载保护
4
电力系统：配电设备、开关柜的电流测量，故障诊断与预警
5
测试测量仪器：实验室或现场对大电流信号的精准采集与分析
6
轨道交通：牵引系统的电流监测，保障行车安全
注意事项 PRECAUTIONS
1
安装时需确保被测线缆直径不超过90mm，且穿过传感器中心孔径，避免偏移影响测量精度
2
供电电压必须严格符合±24V要求，严禁超压供电，以防损坏传感器
3
避免长期超过最大连续电流（±3000A DC、2100A有效值交流）运行，短暂过载需控制在±3600A@100ms以内
4
接线时需参照引脚定义（1脚供电正、2脚供电负、3脚供电地、4脚电流输出地、5脚电流输出正），确保连接正确
5
工作环境应避免极端温度、湿度及强腐蚀性气体，远离强磁场干扰源（如大型变压器）
6
定期检查传感器外观及接线端子，确保无松动、锈蚀等情况，维护时需断电操作
7
传感器需固定安装在稳定平面上，避免振动或冲击导致结构损坏
