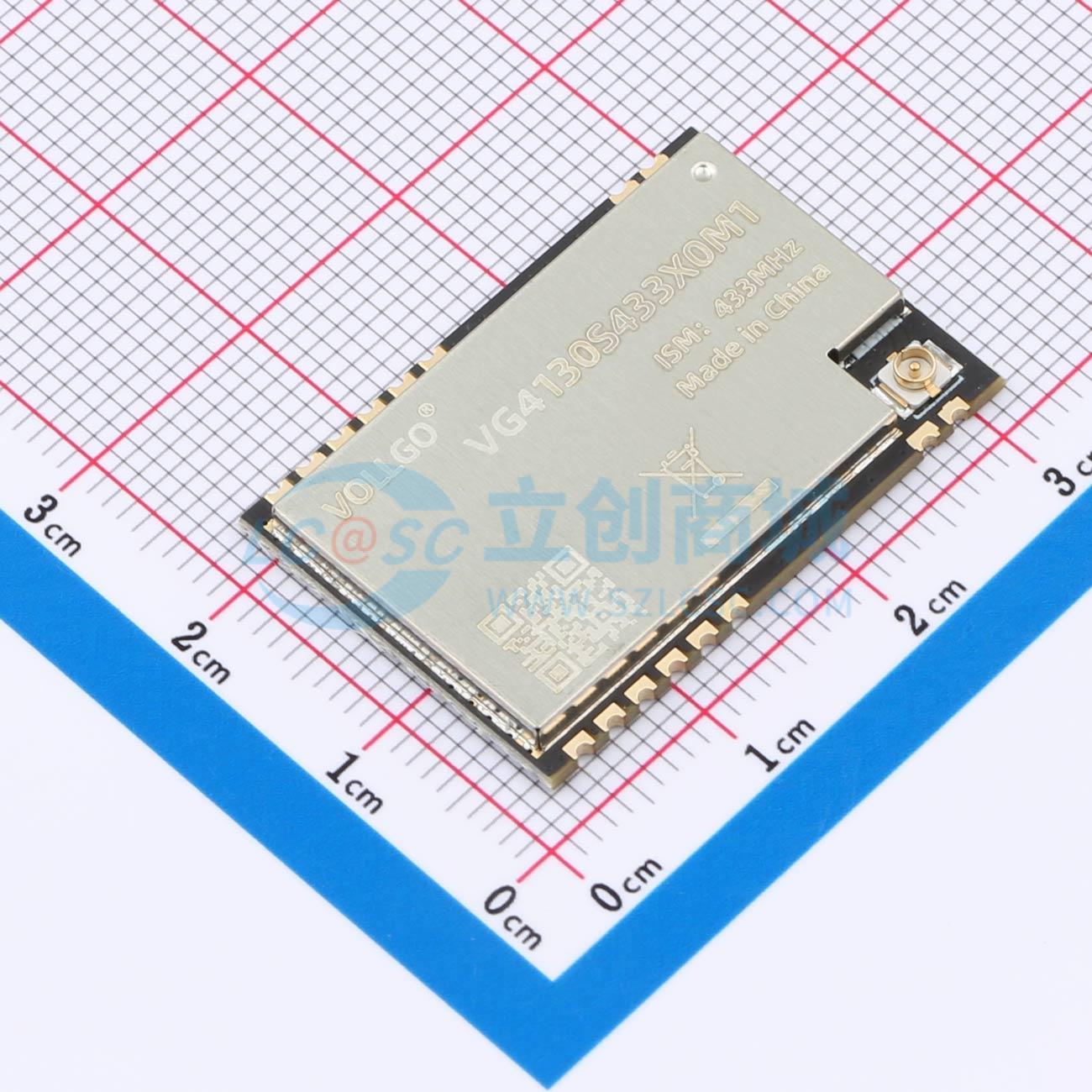

温馨提醒：图片仅供参考，商品以实物为准
VG4130S433X0M1
全国产PAN3029大功率远距离ChirpIOT双向收发模块433无线模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VG4130SxxxX0M1 系列无线模块，基于 PANCHIP 的 PAN3029 高性能无线收发芯片设计，是一款内置了功率放大器 (PA)的超远距离双向无线收发模块。PAN3029 是一款采用 Chirp-IOT 调制解调技术的低功耗远距离无线收发芯片，支 持半双工无线通信，工作频段为 408～565MHz/816～1080MHz，该芯片具有高抗干扰性、高灵敏度、低功耗和超远距 离等特性。本模块在原有基础上外加了功率放大器（PA），使得最大发射功率达到 33dBm(2W)，在整体的通信距离与 通讯链接预算上较普通小功率模块大幅度提升。 该系列模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用模块轻易地开 发出性能稳定、可靠性高的无线方案与无线物联网设备。
- 品牌名称
- Vollgo(沃进)
- 商品型号
- VG4130S433X0M1
- 商品编号
- C47117735
- 商品封装
- SMD,29.9x20.5mm
- 包装方式
- 托盘
- 商品毛重
- 5.446克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433MHz | |
| 调制方式 | - | |
| 发射功率 | 33dBm | |
| 接口类型 | SPI；I2C | |
| 工作电压 | 3.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | - | |
| 接收电流 | 4.8mA | |
| 发送电流 | 1.3A | |
| 通讯距离 | - | |
| 接收灵敏度 | -140dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成天线；模块复位功能 |
商品概述
VG4130SxxxX0M1系列无线模块基于PAN3029高性能无线收发芯片设计，是一款内置功率放大器的超远距离双向无线收发模块。该模块采用Chirp-IOT调制解调技术，支持半双工无线通信，工作频段覆盖408～565MHz/816～1080MHz，具备高抗干扰性、高灵敏度、低功耗和超远距离等特性。通过外置功率放大器，其最大发射功率可达33dBm，显著提升了通信距离与链路预算。该模块集成了所有射频相关功能和器件，简化了用户的开发流程，便于构建稳定可靠的无线方案与物联网设备。
商品特性
- 调制方式：ChirpIoTTM
- 最大链路预算可达173dB
- 最大发射功率33dBm，可编程配置
- 高接收灵敏度：-140dBm @ SF=12， BW=62.5kHz
- 支持带宽：62.5kHz、125kHz、250kHz、500kHz
- 支持扩频因子SF：5～12
- 支持码率CR：4/5、4/6、4/7、4/8
- 无线通讯速率：0.08～59.9kbps
- 宽工作电压范围：3.7～5.5V
- 支持4线SPI/3线SPI/I2C配置接口
应用领域
- 供应链和物流
- 智慧城市
- 智慧农业
- 工业遥控器
- 楼宇自动化
