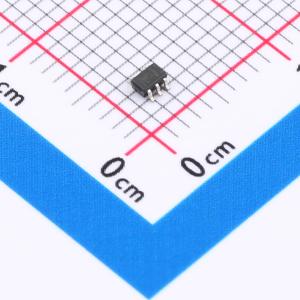

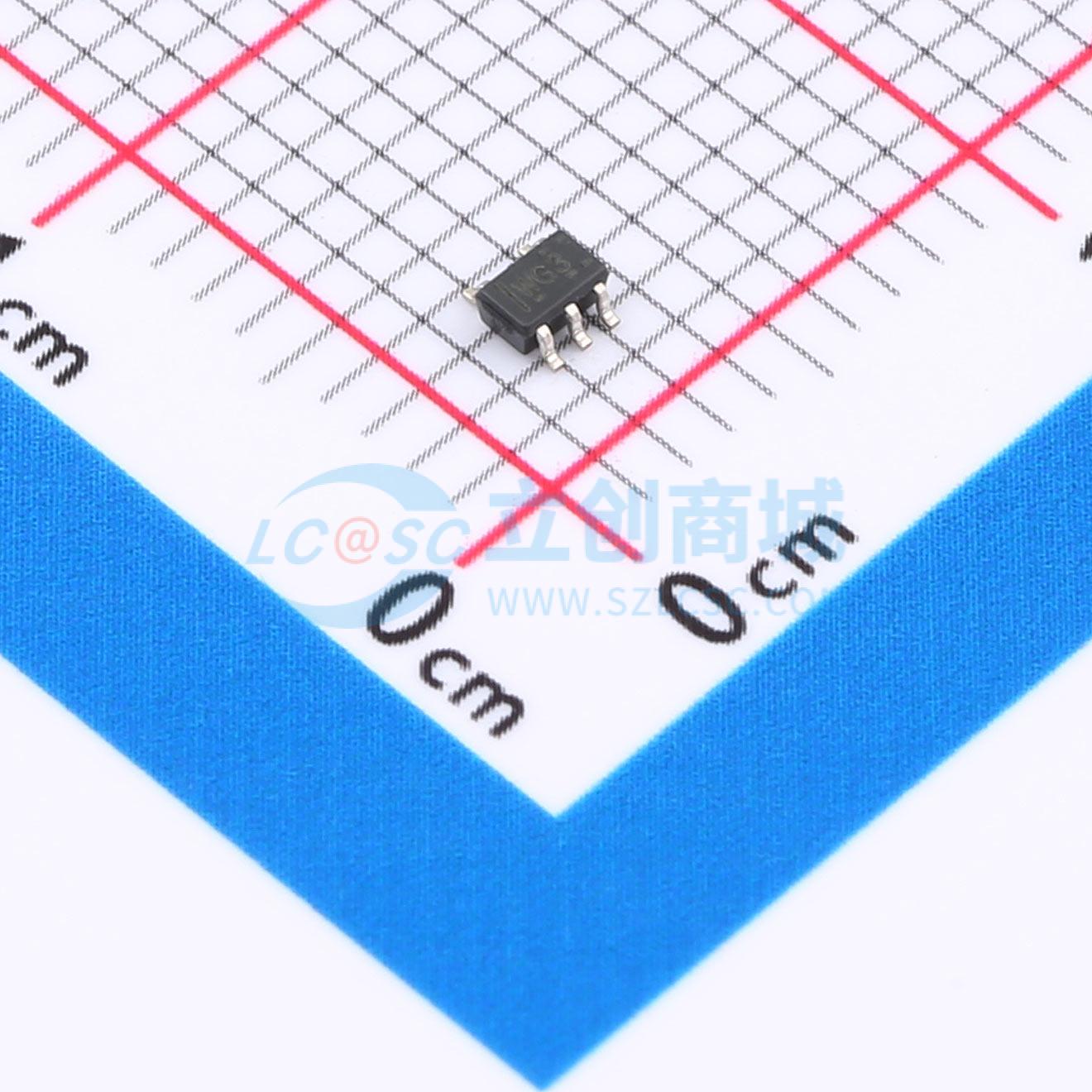

温馨提醒：图片仅供参考，商品以实物为准
SN74LV1T32DCKR-TP
二输入正或门CMOS逻辑电平转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一种低压CMOS门逻辑，可在较宽的电压范围内工作，适用于工业、便携式、电信和汽车应用。输出电平参考电源电压，能够支持1.8V/2.5V/3.3V/5V CMOS电平。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LV1T32DCKR-TP
- 商品编号
- C47117564
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 工作电压(VCCA) | 1.6V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 元件数 | 1 | |
| 每个电路通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 断电保护 |
商品概述
是一种低压CMOS门逻辑，可在较宽的电压范围内工作，适用于工业、便携式、电信和汽车应用。输出电平参考电源电压，能够支持1.8V/2.5V/3.3V/5V CMOS电平。
商品特性
- 工作电压范围：1.6V至5.5V
- 低功耗电流：Icc = 10μA（最大值）
- ±8mA输出驱动（VCC = 5.0V）
- 掉电保护
- ESD保护超过：
- JESD 22 - 2000 - V人体模型（A114 - A）
- 200 - V机器模型（A115 - A）
- 1000 - V充电设备模型（C101）
应用领域
- AV接收器
- 便携式音频基座
- 蓝光播放器和家庭影院
- 嵌入式PC
- 个人数字助理（PDA）
- 电信/服务器电源AC/DC单电源
- 模拟和数字控制器
- 客户端和企业级固态硬盘（SSD）
- 无线耳机、键盘和鼠标
