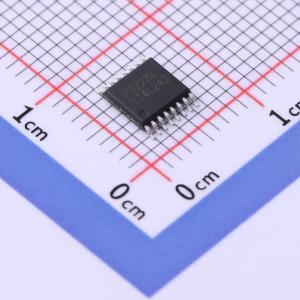

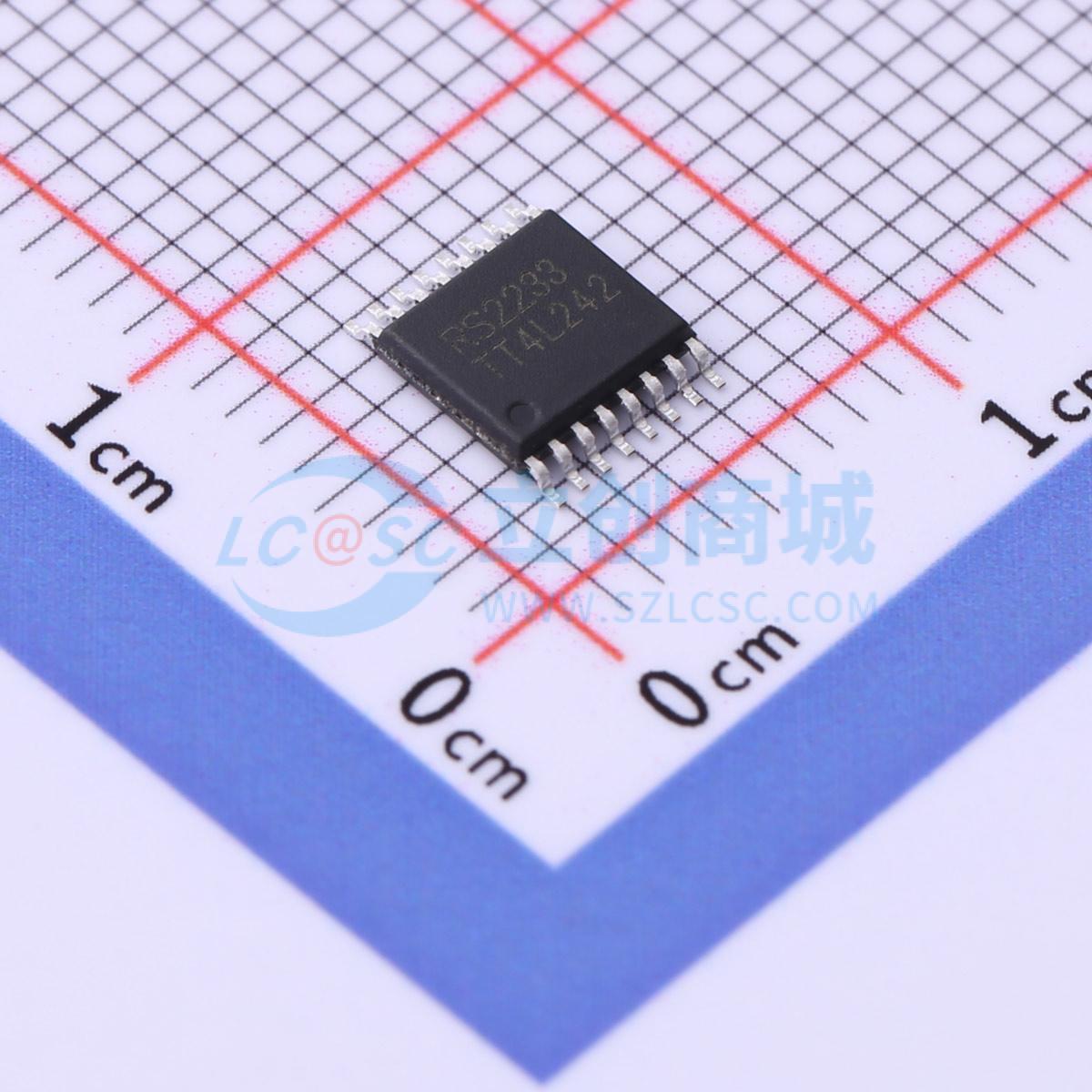

RS2233YTSS16
宽带4通道单刀双掷视频模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS2233是一款CMOS模拟集成电路，配置为四路、双向、单刀双掷（SPDT）开关。这款CMOS器件的工作电压范围为1.8 V至5.5 V。选择（IN）输入用于控制数据流
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2233YTSS16
- 商品编号
- C4354909
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 30ns | |
| 导通电阻(Ron) | 3Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 13ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 8pF | |
| 带宽 | 220MHz |
商品概述
RS2233是一款CMOS模拟IC，配置为四路、双向、单刀双掷（SPDT）开关。该CMOS器件可在1.8V至5.5V的电压下工作。 选择（IN）输入控制数据流。当输出使能（OE）输入为高电平时，FET多路复用器/解复用器被禁用。 该器件为数字控制的模拟开关，具有低导通电阻（典型值3Ω）和低串扰（10MHz时典型值为 -58dB）。 RS2233提供绿色SOIC - 16（SOP16）、SSOP - 16、TSSOP - 16封装。其工作环境温度范围为 -40℃至 +85℃。
商品特性
- 宽带宽：220MHz
- 单电源供电：+1.8V至 +5.5V
- 低导通电阻，典型值3Ω
- 低串扰：10MHz时典型值为 -58dB
- 轨到轨操作
- 快速开关时间
- 工作温度范围： -40℃至 +85℃
- 封装：SOIC - 16（SOP16）、SSOP - 16、TSSOP - 16
应用领域
- 游戏机
- 音频和视频切换
- DVD播放器
- 个人视频录像机
- 桌面视频编辑器
- 硬盘录像机
