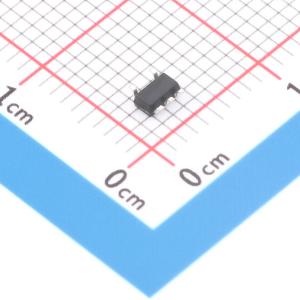

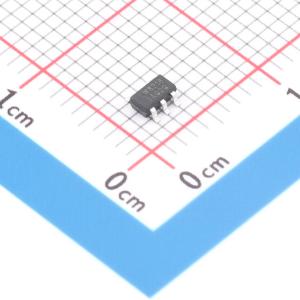

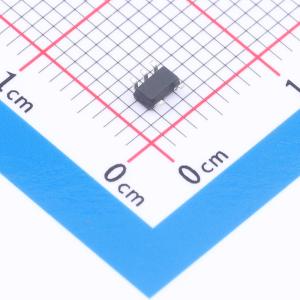

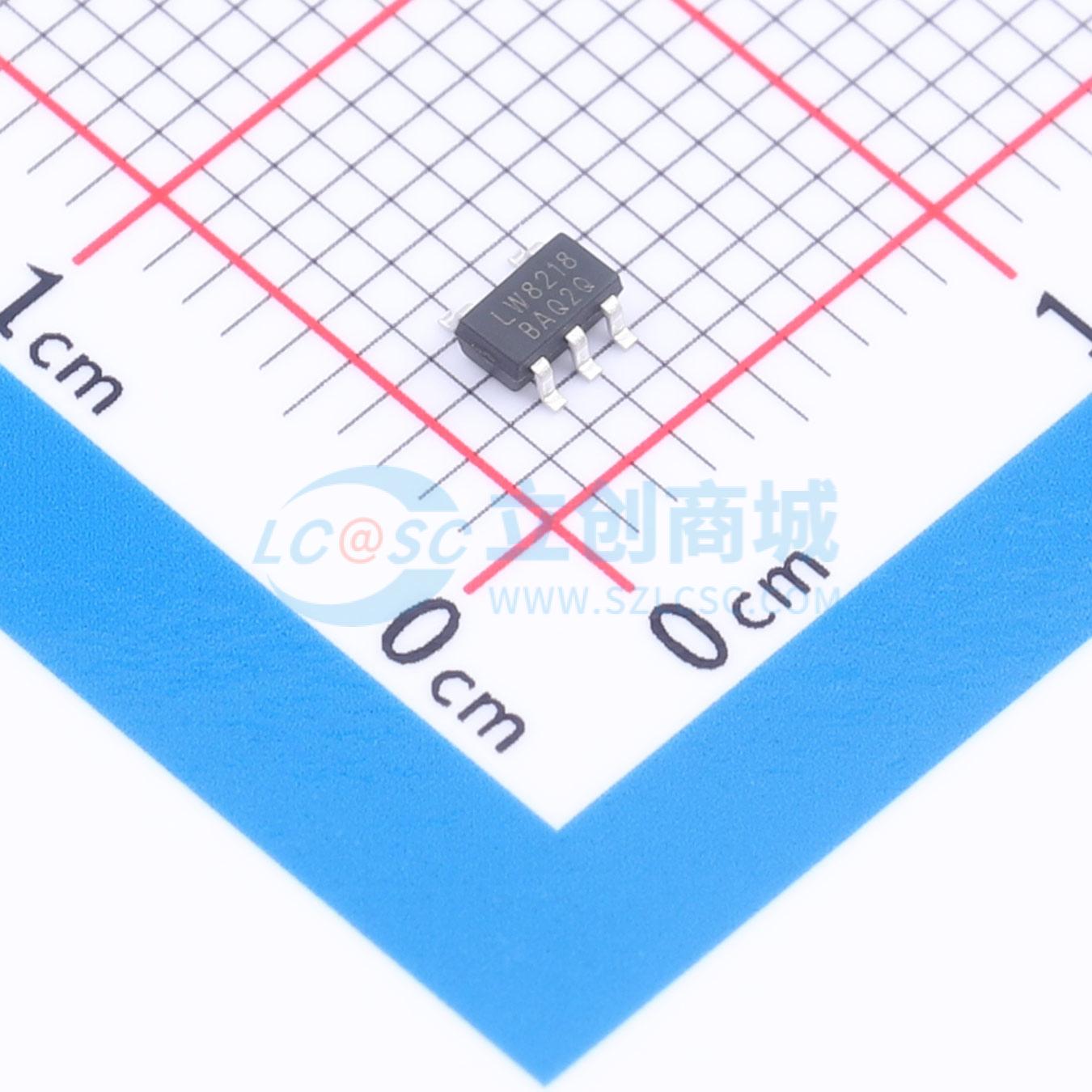

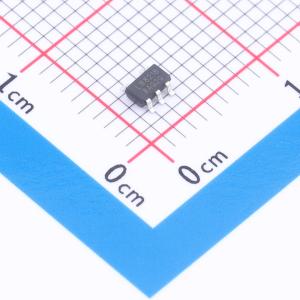

LW8218A23E

1.8V 1A 7V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SOT23-5L，低压差: 40mV@100mA，高PSRR: 82dB@1KHz，Reverse Current Protection
品牌名称: Lewa Micro(乐瓦微电子)
商品型号: LW8218A23E
商品编号: C47018752
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.035861克(g)

商品参数

	属性	参数值
	静态电流(Iq)	28uA
	噪声	25uVrms
	功能特性	使能控制；过流保护；短路保护；反极性电流保护；输出放电；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1

商品概述

LW82XX系列是一组高精度、高速、低压差、具有反向电流保护、高纹波抑制和快速放电功能的电压调节器。该系列由电压基准、误差放大器、驱动晶体管、限流器、热保护电路、反向电流保护电路和相位补偿电路组成。输出电压可通过激光微调技术从0.8V到5.0V中选择，步长为100mV。 LW82XX系列提供SOT23 - 5L、DFN2x2 - 6L、DFN3x3 - 8L和SOT89 - 5L封装。

商品特性

输出精度：±1.0%
低静态电流：28μA
低压差电压：310mV@1000mA/3.3V
高电源抑制比：78dB@1KHz，10mA
输出电流：1000mA
出色的线路和负载瞬态响应
工作电压范围：1.8V到7.0V
输出电压范围：0.8V到5.0V
过温保护
限流保护
输出短路保护
反向电流保护功能
提供SOT23 - 5L、DFN2x2 - 6L、DFN3x3 - 8L和SOT89 - 5L封装

应用领域

电池供电设备
参考电压源
USB产品和HDMI设备
其他低压电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	7V
	输出电压	1.8V
	输出电流	1A
	电源纹波抑制比(PSRR)	78dB
	压差	143mV@(500mA)
