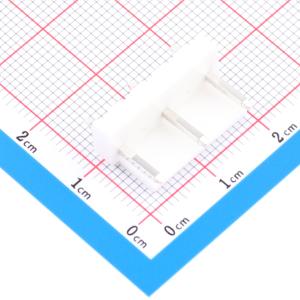

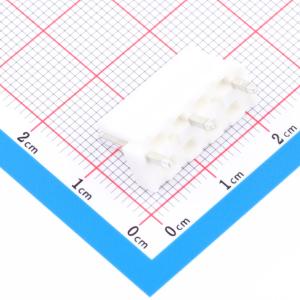

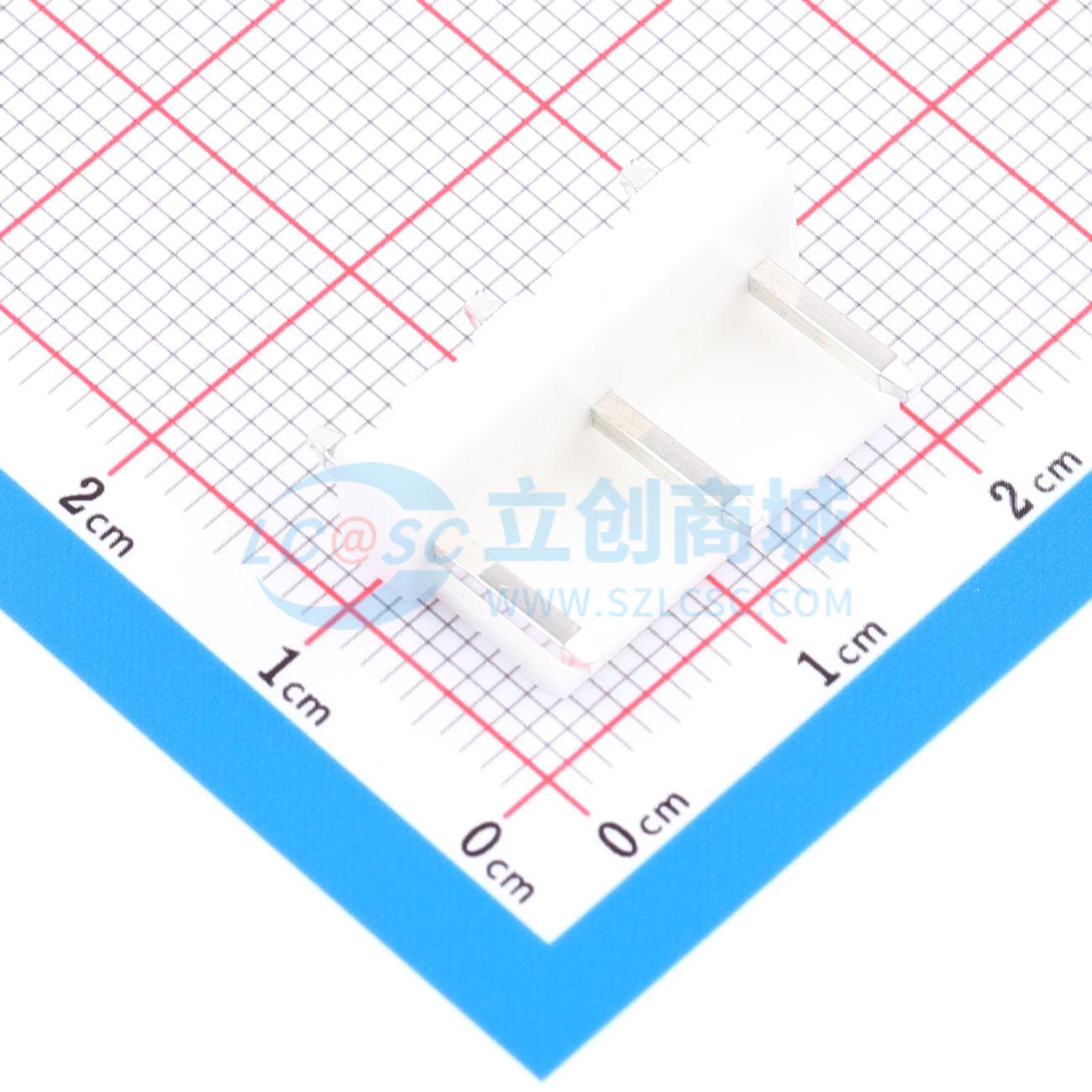

HX-VH3.96-5-3PZZ

间距:3.96mm 直插系列:VH

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3.96-5P白色中间空2P 4P 配套胶壳型号:HX VH3.96-5P 配套端子型号:C34373566
品牌名称: hanxia(韩下)
商品型号: HX-VH3.96-5-3PZZ
商品编号: C47018641
商品封装: 插件,P=3.96mm
包装方式: 袋装
商品毛重: 1.013869克(g)

商品参数

	属性	参数值
	触头镀层	锡
	工作温度	-25℃~+85℃
	额定电压	250V
	塑料材质	PA66
	阻燃等级	UL94V-0
	附加特征	缺PIN
	颜色	白色
	Z轴-板上高度	-
	X轴-板上底边长度(间距线)	-
	Y轴-板上底边宽度	-

商品概述

技术要求包括材质和电镀见附表；塑件表面需平整、光洁，无毛刺、气泡、烧焦、变形，浇口无拉伤、多料或缺料等不良现象；端子表面无氧化、电镀不良等现象。适应基板厚度为12mm~16mm，温度范围为 -25℃~85℃，额定电压为250V AC/DC，额定电流为7A，接触电阻 ≤0.01Ω，绝缘电阻 ≥1000MΩ，耐压为1500V AC/minute。

商品特性

适应基板厚度：12mm~16mm
温度范围：-25℃~85℃
额定电压：250V AC/DC
额定电流：7A
接触电阻：≤0.01Ω
绝缘电阻：≥1000MΩ
耐压：1500V AC/minute

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线对板针座
	插针结构	-
	间距	3.96mm
	安装方式	直插
	参考系列	VH
	总PIN数	3P
	排数	1
	每排PIN数	3
	行距	-
	额定电流	7A
	触头材质	黄铜
