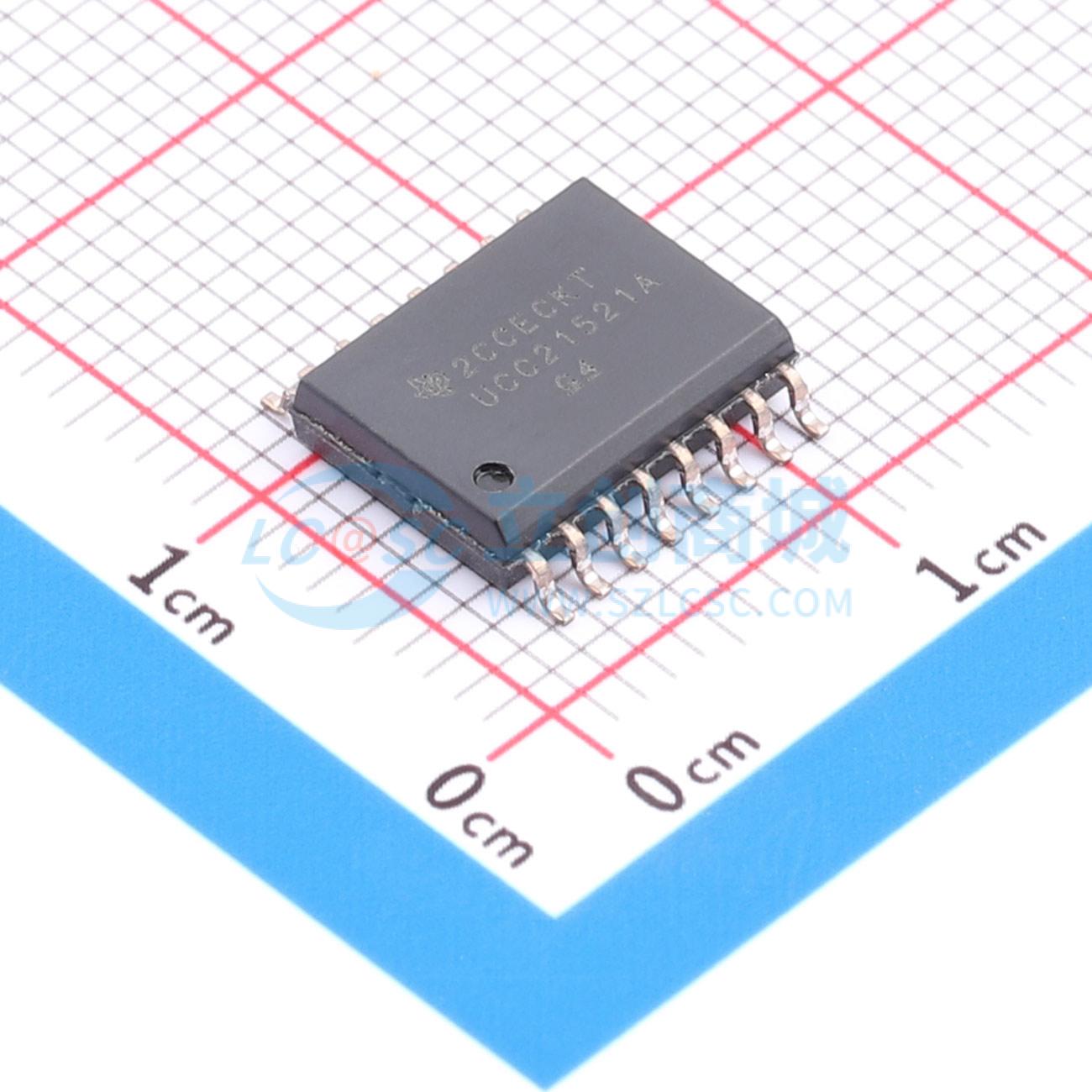

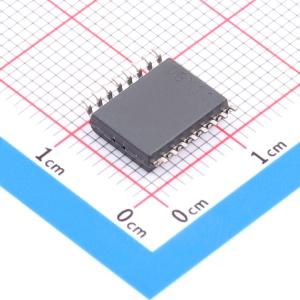

温馨提醒：图片仅供参考，商品以实物为准

UCC21521ADWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC21521是一款隔离式双通道栅极驱动器，具有4A峰值拉电流和6A峰值灌电流。该器件设计用于驱动高达5MHz的功率MOSFET、IGBT和SiC MOSFET，具有一流的传播延迟和脉宽失真度。输入侧通过一个5.7 kV RMS增强型隔离层与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为100V/ns。两个二次侧驱动器之间采用内部功能隔离，支持高达1500 V DC的工作电压。每个驱动器可配置为两个低侧驱动器、两个高侧驱动器或一个死区时间 (DT) 可编程的半桥驱动器。EN引脚拉低时会同时关闭两个输出，悬空或拉高时可使器件恢复正常运行。作为一种失效防护机制，初级侧逻辑故障会强制两个输出为低电平。此器件接受高达25V的VDD电源电压。3V到18V的宽输入电压VCCI范围使得该驱动器适用于连接数字和模拟控制器。所有电源电压引脚都具有欠压锁定(UVLO) 保护功能。凭借所有这些高级特性，UCC21521能够满足各类电源应用中对于高效率、高电源密度和稳健性的需求。
品牌名称: TI(德州仪器)
商品型号: UCC21521ADWR
商品编号: C47018396
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.304064克(g)

商品参数

商品概述

UCC21521是一款隔离式双通道栅极驱动器，具有4A峰值拉电流和6A峰值灌电流。该器件设计用于驱动高达5MHz的功率MOSFET、IGBT和SiC MOSFET，具有一流的传播延迟和脉宽失真度。输入侧通过一个5.7kV_RMS增强型隔离层与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为100V/ns。两个二次侧驱动器之间采用内部功能隔离，支持高达1500V_DC的工作电压。每个驱动器可配置为两个低侧驱动器、两个高侧驱动器或一个死区时间 (DT) 可编程的半桥驱动器。EN引脚拉低时会同时关闭两个输出，悬空或拉高时可使器件恢复正常运行。作为一种失效防护机制，初级侧逻辑故障会强制两个输出为低电平。此器件接受高达25V的VDD电源电压。3V到18V的宽输入电压VCCI范围使得该驱动器适用于连接数字和模拟控制器。所有电源电压引脚都具有欠压锁定(UVLO) 保护功能。凭借所有这些高级特性，UCC21521能够满足各类电源应用中对于高效率、高电源密度和稳健性的需求。

商品特性

通用：双路低侧、双路高侧或半桥驱动器
工作温度范围： -40°C至 +125°C
开关参数：
- 19ns典型传播延迟
- 10ns最小脉冲宽度
- 5ns最大延迟匹配
- 6ns最大脉宽失真
共模瞬态抗扰度 (CMTI) 大于100V/ns
浪涌抗扰度高达12.8kV
隔离层寿命 >40年
4A峰值拉电流、6A峰值灌电流输出
TTL和CMOS兼容输入
3V至18V输入VCCI范围，可与数字控制器和模拟控制器连接
高达25V的VDD输出驱动电源
5V、8V、12V VDD UVLO选项
可通过编程的重叠和死区时间抑制短于5ns的输入脉冲和噪声瞬态
电源时序快速启用
宽体SOIC - 16 (DW) 封装
安全相关认证：
- 符合DIN V VDE V 0884 - 11:2017 - 01标准的8000V_PK增强型隔离
- 符合UL 1577标准且长达1分钟的5700VRMS隔离
- 符合IEC 60950 - 1、IEC 62368 - 1、IEC 61010 - 和IEC 60601 - 1终端设备标准的CSA认证
- 符合GB4943.1 - 2011标准的CQC认证

应用领域

隔离式转换器（离线交流 - 直流电源中）
服务器、电信、IT和工业基础设施
电机驱动和直流/交流光伏逆变器
LED照明
感应加热
不间断电源 (UPS)

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5700
	负载类型	IGBT；MOSFET
	通道数	2
	输入侧工作电压	3V~18V
	拉电流(IOH)	4A
	灌电流(IOL)	6A

	属性	参数值
	工作温度	-40℃~+125℃@(Ta)
	输入高电平(VIH)	1.6V~2V
	输入低电平(VIL)	0.8V~1.2V
	静态电流(Iq)	2mA
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	6.5V~25V
