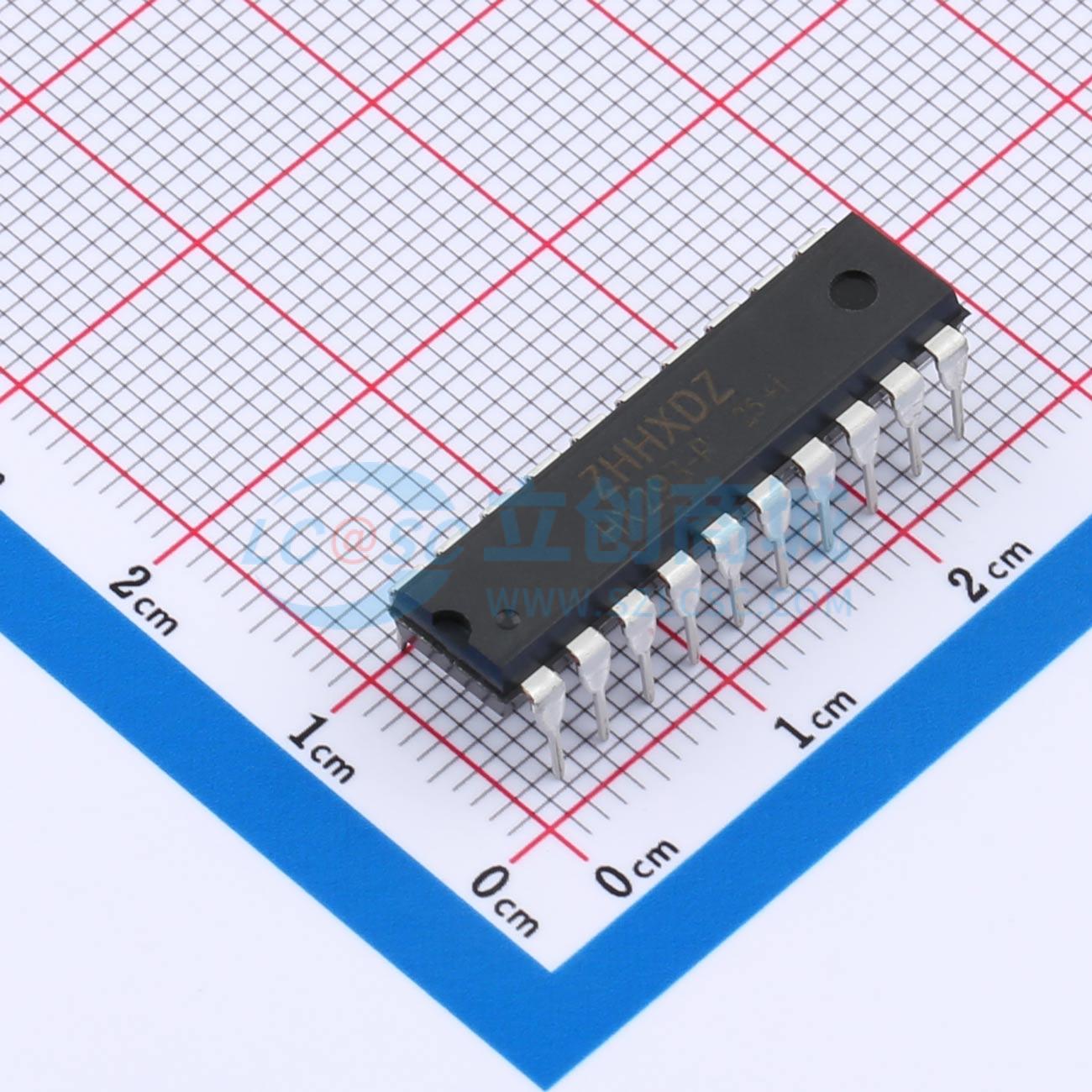

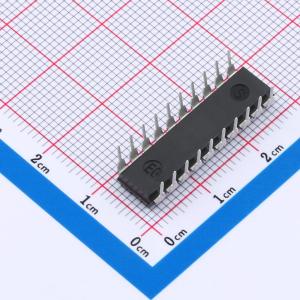

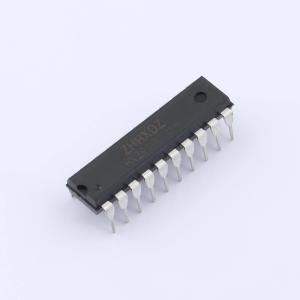

HX293E-P
推挽式四通道驱动器
- 描述
- 四通道推挽驱动器，每通道可提供高达1A的输出电流，TTL兼容逻辑输入独立控制每个通道，确保精确可靠运行。每对驱动器（全桥）配有抑制输入，可同时关闭四个晶体管，提高控制灵活性和安全性，适用于多种应用场景。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX293E-P
- 商品编号
- C47002284
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 2.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | - | |
| 驱动通道数 | 4 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 4.5V~36V | |
| 上升时间(tr) | 250ns | |
| 下降时间(tf) | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 过热保护(OTP) | |
| 工作温度 | - | |
| 输入高电平(VIH) | 2.3V~7V | |
| 输入低电平(VIL) | -300mV~1.5V | |
| 静态电流(Iq) | 2mA | |
| 功能特性 | 使能关断 |
商品概述
HX293E-P是一款四通道推挽驱动器，设计用于提供高达每通道1A的强劲输出电流。每个通道由TTL兼容逻辑输入独立控制，确保精确可靠运行。此外，每对驱动器（构成一个全桥）配备一个禁止输入，作为主开关可同时关闭所有四个晶体管。此特性在各种应用中提供了增强的控制和安全性。为优化性能并降低功耗，HX293E-P为逻辑电路集成了一个独立的电源输入。这允许逻辑电路在较低电压下工作，从而最大限度地减少功耗和发热。此外，该器件通过其引脚连接布局（顶视图）提供便捷的外部连接，使其更容易集成到现有系统和电路中。
商品特性
- 每通道输出电流1A
- 每通道峰值输出电流2A（非重复性）
- 禁止功能
- 高抗噪性
- 独立逻辑电源
- 过温保护
