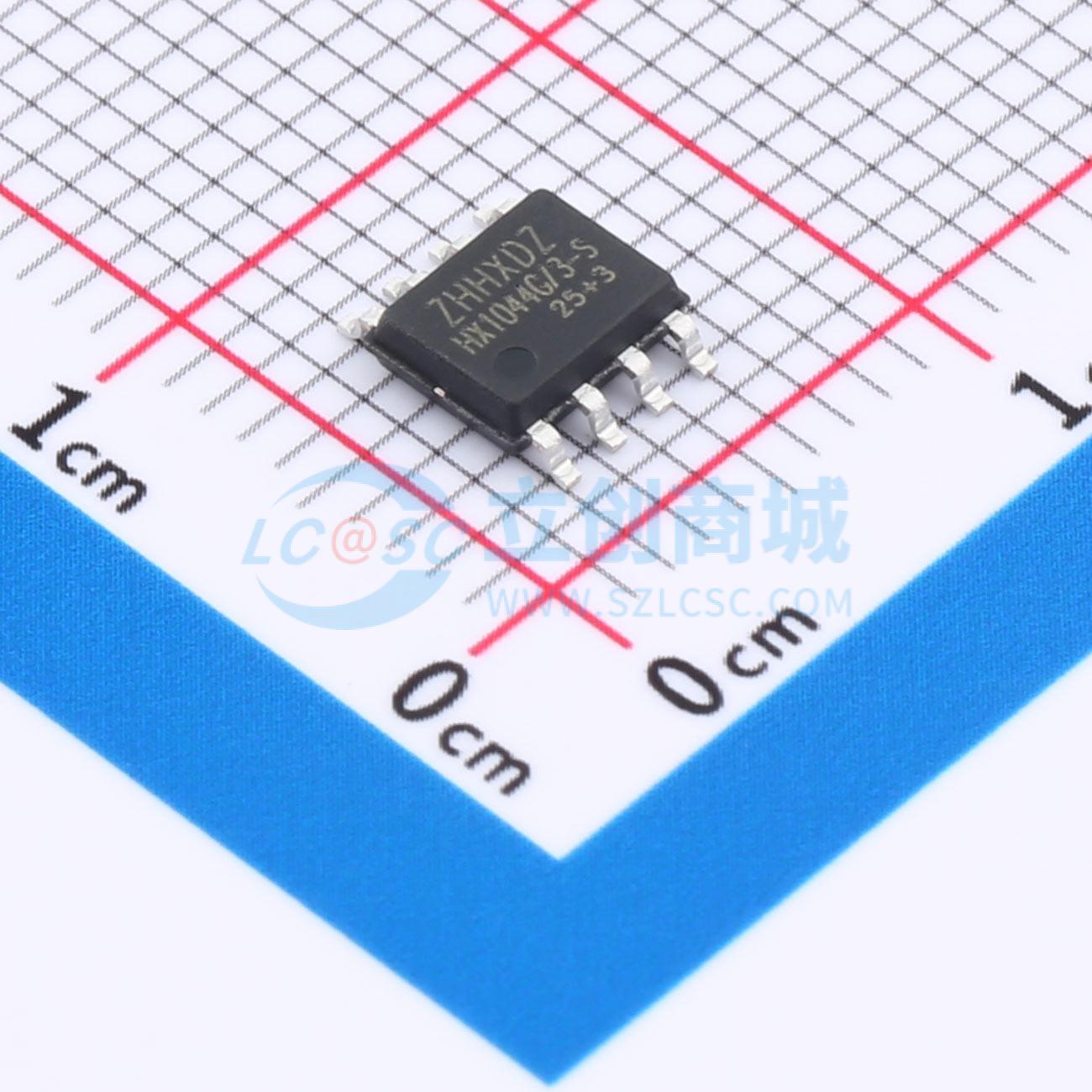

温馨提醒：图片仅供参考，商品以实物为准

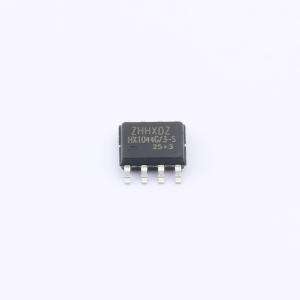

HX1044G-3-S
支持CAN FD和故障安全功能的CAN收发器
- 描述
- CAN收发器符合ISO 11898-2 (2016) 标准，适用于高速CAN FD网络，支持高达5 Mbps的数据速率。集成辅助电源输入，可调节I/O电平，实现输入引脚阈值和RXD输出电平的自定义配置，满足不同应用需求。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX1044G-3-S
- 商品编号
- C47002277
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 43mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 13.5uA | |
| 功能特性 | 短路保护；唤醒功能；静默模式；热关断保护；欠压保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护 |
商品概述
HX1044-S/HX1044G-S/HX1044G/3-S CAN收发器系列符合用于控制器局域网高速物理层的ISO 11898-2（2016）标准。这些收发器专为CAN FD网络设计，支持高达5 Mbps的数据速率。它们集成了一个用于调整I/O电平的辅助电源输入，允许定制输入引脚阈值和RXD输出电平。为提升能效，该系列包含一个待机模式。此外，该系列的所有器件都提供广泛的保护功能，增强了器件和网络的耐用性。这些保护功能进一步提升了CAN通信系统的整体可靠性和鲁棒性。
商品特性
- 在+1.4V至+5.5V的单电源电压范围内工作
- 提供ESD保护：CDM等级为±1500V，CANH/CANL的HBM等级为±16kV
- 符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
- EMC性能：支持SAE J2962-2和IEC 62228-3（最高500kbps），无需共模扼流圈
- I/O电压范围兼容性：支持3.3V和5V MCU
- 支持待机模式
- 兼容VIO
- 未供电时呈现理想无源行为：总线和逻辑引脚处于高阻态（无负载），支持总线和RXD输出的无缝上电/掉电操作
- 保护特性：总线故障保护±58V；IEC ESD保护高达±15kV；VCC和VIO电源欠压保护；适用于低至10kbps数据速率的发送器显性超时；热关断保护
- 接收器共模输入电压范围：±30V
- 标准信号延迟：110纳秒
- 结温工作范围：-55°C至150°C
- 采用SOP-8封装
应用领域
- 电信基站
- 两轮车
- 储能
