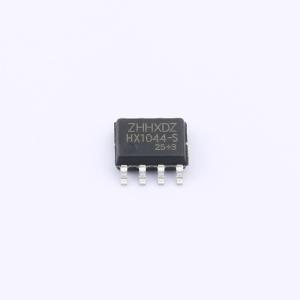

温馨提醒：图片仅供参考，商品以实物为准
HX1044-S
支持CAN FD和故障安全功能的CAN收发器
- 描述
- CAN收发器符合ISO 11898-2 (2016) 标准，适用于高速CAN FD网络，支持高达5 Mbps的数据速率。集成辅助电源输入，可调节I/O电平，实现输入引脚阈值和RXD输出电平的自定义配置，满足不同应用需求。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX1044-S
- 商品编号
- C47002275
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2945克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 43mA | |
| 工作温度 | -55℃~+150℃ | |
| 通道数 | 1 | |
| 静态电流 | 13.5uA |
商品概述
HX1044-S/HX1044G-S/HX1044G/3-S 系列 CAN 收发器符合 ISO 11898-2 (2016) 标准，适用于控制器局域网 (CAN) 的高速物理层。这些收发器专为 CAN FD 网络设计，支持高达 5 Mbps 的数据速率。它们集成了一个辅助电源输入，用于调整 I/O 电平，从而可定制输入引脚阈值和 RXD 输出电平。为提升能效，该系列包含待机模式。此外，该系列所有器件均提供广泛的保护功能，增强了器件和网络的耐用性。这些保护功能进一步提升了整个 CAN 通信系统的可靠性和鲁棒性。
商品特性
- 在 +1.4 V 至 +5.5 V 的单电源电压范围内工作
- CDM (充电器件模型) 等级：±1500V
- CANH/CANL HBM (人体模型) 等级：±16kV
- 符合物理层标准：ISO 11898-2:2016 和 ISO 11898-5:2007
- EMC 性能：支持 SAE J2962-2 和 IEC 62228-3 (高达 500kbps)，无需共模扼流圈
- I/O 电压范围兼容性：支持 3.3V 和 5V MCU
- 支持待机模式
- 兼容 VIO
- 未上电时呈现理想无源行为：总线和逻辑引脚处于高阻态 (无负载)，支持总线和 RXD 输出的无缝上电/掉电操作
- 总线故障保护：±58V
- IEC ESD 保护高达 ±15kV
- 针对 VCC 和 VIO 电源的欠压保护
- 支持低至 10kbps 数据速率的发送器显性超时 (TXD DTO)
- 热关断保护 (TSD)
- 接收器共模输入电压范围：±30V
- 标准信号延迟：110 纳秒
- 结温工作范围：-55℃ 至 150℃
- 采用 SOP-8 封装
应用领域
- 电信基站
- 两轮车
- 储能
