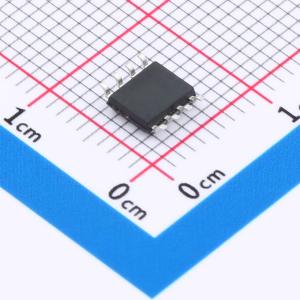

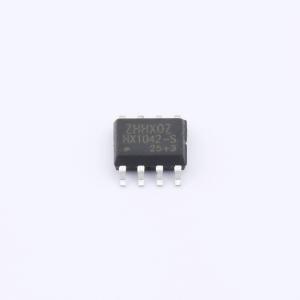

温馨提醒：图片仅供参考，商品以实物为准
HX1042-S
支持CAN FD和故障安全功能的CAN收发器
- 描述
- CAN收发器符合ISO 11898-2 (2016) 标准，适用于高速CAN FD网络，支持高达5 Mbps的数据速率。集成辅助电源输入，可调节I/O电平，实现输入引脚阈值和RXD输出电平的自定义配置，满足不同应用需求。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX1042-S
- 商品编号
- C47002274
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3238克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 43mA | |
| 工作温度 | -55℃~+150℃ | |
| 通道数 | 1 | |
| 静态电流 | 13.5uA |
商品概述
HX1042-S 系列 CAN 收发器符合 ISO 11898-2 (2016) 标准，适用于控制器局域网 (CAN) 的高速物理层。该系列收发器专为 CAN FD 网络设计，支持高达 5 Mbps 的数据速率。它们集成了一个用于调节 I/O 电平的辅助电源输入，可定制输入引脚阈值和 RXD 输出电平。为提升能效，该系列包含待机模式。此外，该系列的所有器件均提供广泛的保护功能，增强了器件和网络的耐用性。这些保护功能进一步提升了 CAN 通信系统的整体可靠性和鲁棒性。
商品特性
- 单电源电压工作范围：+1.4V 到 +5.5V
- ESD 保护等级：CDM ±1500V；CANH/CANL HBM ±16kV
- 符合物理层标准：ISO 11898-2:2016 和 ISO 11898-5:2007
- EMC 性能：支持 SAE J2962-2 和 IEC 62228-3（最高 500kbps），无需共模扼流圈
- I/O 电压范围兼容性：支持 3.3V 和 5V 微控制器
- 附加特性：支持待机模式；兼容 VIO；未上电时呈现理想无源行为（总线及逻辑引脚呈高阻态，无负载），支持总线和 RXD 输出的无缝上电/掉电操作
- 保护特性：总线故障保护 ±58V；IEC ESD 保护高达 ±15kV；VCC 和 VIO 电源欠压保护；支持低至 10kbps 数据速率的发送器显性超时 (TXD DTO)；热关断保护 (TSD)
- 接收器共模输入电压范围：±30V
- 标准信号延迟：110 纳秒
- 结温工作范围：-55°C 到 150°C
- 采用 SOP-8 封装形式
应用领域
- 电信基站
- 两轮车辆
- 储能
