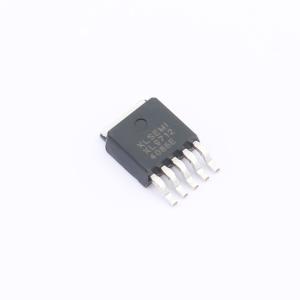

XL9712
XL9712
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL9712
- 商品编号
- C46970497
- 商品封装
- TO-252-5L
- 包装方式
- 编带
- 商品毛重
- 0.417778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~72V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 102kHz~138kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL9712是一款高压、高效率的同步整流降压型DC-DC开关转换器，具有恒定的120KHz开关频率，输出电流能力高达1A。该器件支持5V~72V的宽输入操作电压范围，同时支持最大90%占空比输出。芯片内置环路补偿模块，有效减少了系统所需的外部元器件数量，有助于降低整个电源系统的成本并节省印制电路板空间。XL9712集成了热关断保护、输出限流保护和短路保护功能。当短路保护功能启用时，开关频率会从120KHz降低至30KHz左右。
商品特性
- 推荐工作电压范围：5V~72V
- 最小压差：1.5V
- 反馈基准电压精度：±2%
- 恒定120KHz开关频率
- 最大1A开关电流
- 内置功率MOSFET
- 效率高达94%以上
- 输出功率高达15W
- 出色的线性调整率与负载调整率
- 内置热关断保护功能
- 内置限流保护功能
- 内置短路保护功能
- 器件HBM ESD分类等级Class 3B
- TO252-5L封装
应用领域
- 汽车电子
- 工业控制
- 通讯设备
- 物联网
