J15AW220D12B7

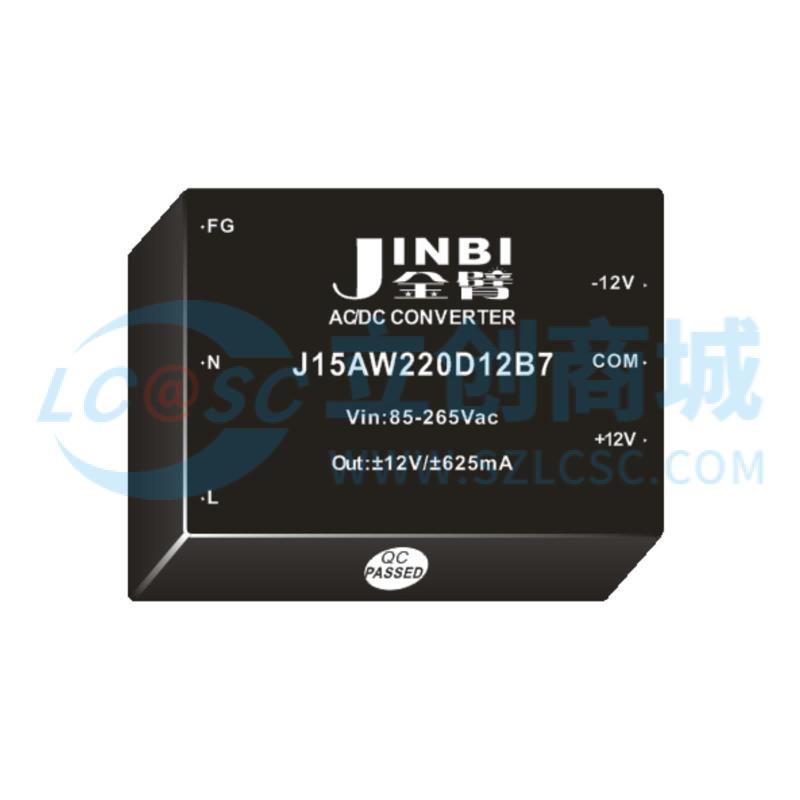

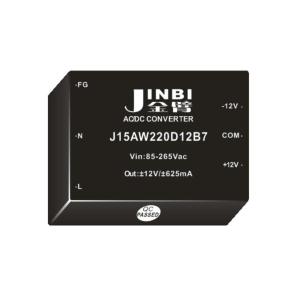

JINBI(金臂) J15AW220D12B7 15w,AC-DC,双路12V输出,2500V隔离
- 品牌名称
- JINBI(金臂)
- 商品型号
- J15AW220D12B7
- 商品编号
- C46956982
- 包装方式
- 盒装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 2 | |
| 工作电压(DC) | 120V~380V | |
| 工作电压(AC) | 85VAC~265VAC | |
| 输出电压(Vout) | 12V；-12V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 625mA；-625mA | |
| 输出功率 | - | |
| 静态功耗 | - | |
| 转换效率 | 82% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 120mVp-p | |
| 最大容性负载 | - | |
| 功能特性 | - | |
| 隔离电压(Vrms) | 2.5kV | |
| 长度 | 62mm | |
| 宽度 | 45mm | |
| 高度 | 22.5mm | |
| 类型 | - | |
| 开关频率 | 60kHz | |
| 工作温度 | - |
商品特性
- 宽范围输入
- 典型转换效率：80%
- 开关频率：60KHz ± 10KHz
- 过流、短路保护，自恢复
- 输入输出高隔离
- PCB板上直插式安装
- 宽温度适应范围
