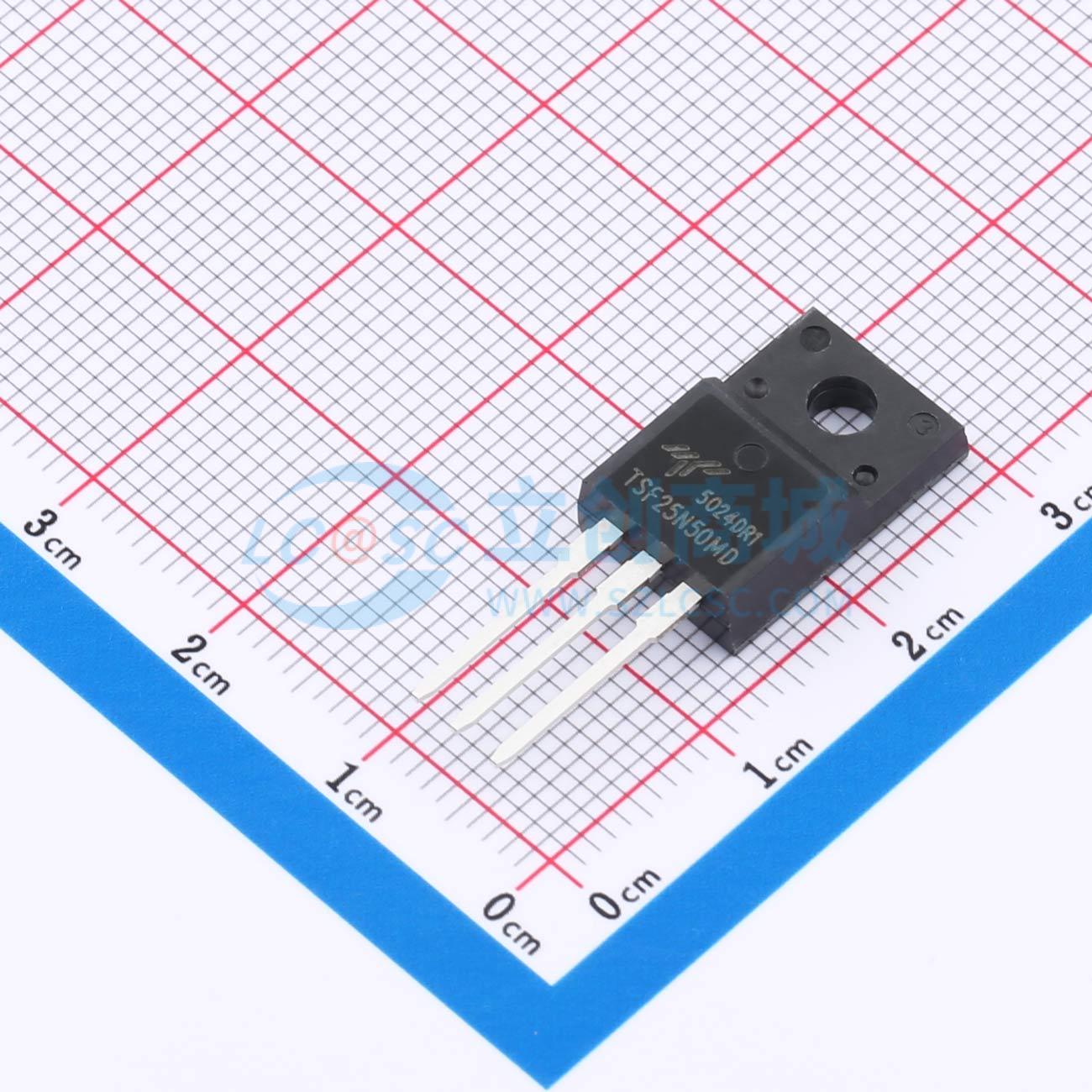

温馨提醒：图片仅供参考，商品以实物为准
TSF25N50MD
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOS，TO-220，N沟道，25N50，500V，25A，0.25Ω（Max）
- 品牌名称
- Truesemi(信安)
- 商品型号
- TSF25N50MD
- 商品编号
- C46855380
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.831克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 250mΩ@10V | |
| 耗散功率(Pd) | 37W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 70nC@10V | |
| 输入电容(Ciss) | 3.9nF | |
| 反向传输电容(Crss) | 40pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 400pF |
商品特性
- 这款功率MOSFET采用TrueSemi先进的平面条纹DMOS技术制造。
- 这项先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。
- 82A、300V，最大RDS(on)=0.055Ω（VGS = 10V时）
- 漏源击穿电压：BVDSS = 300V（最小值）
- 低漏源导通电阻：RDS(on) = 0.055Ω（最大值）
- 超快体二极管
- 100%经过雪崩测试
- 符合RoHS标准的器件
