温馨提醒：图片仅供参考，商品以实物为准

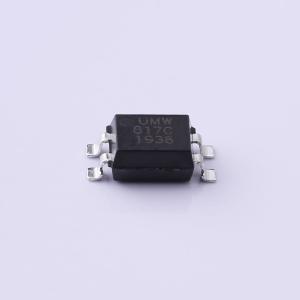

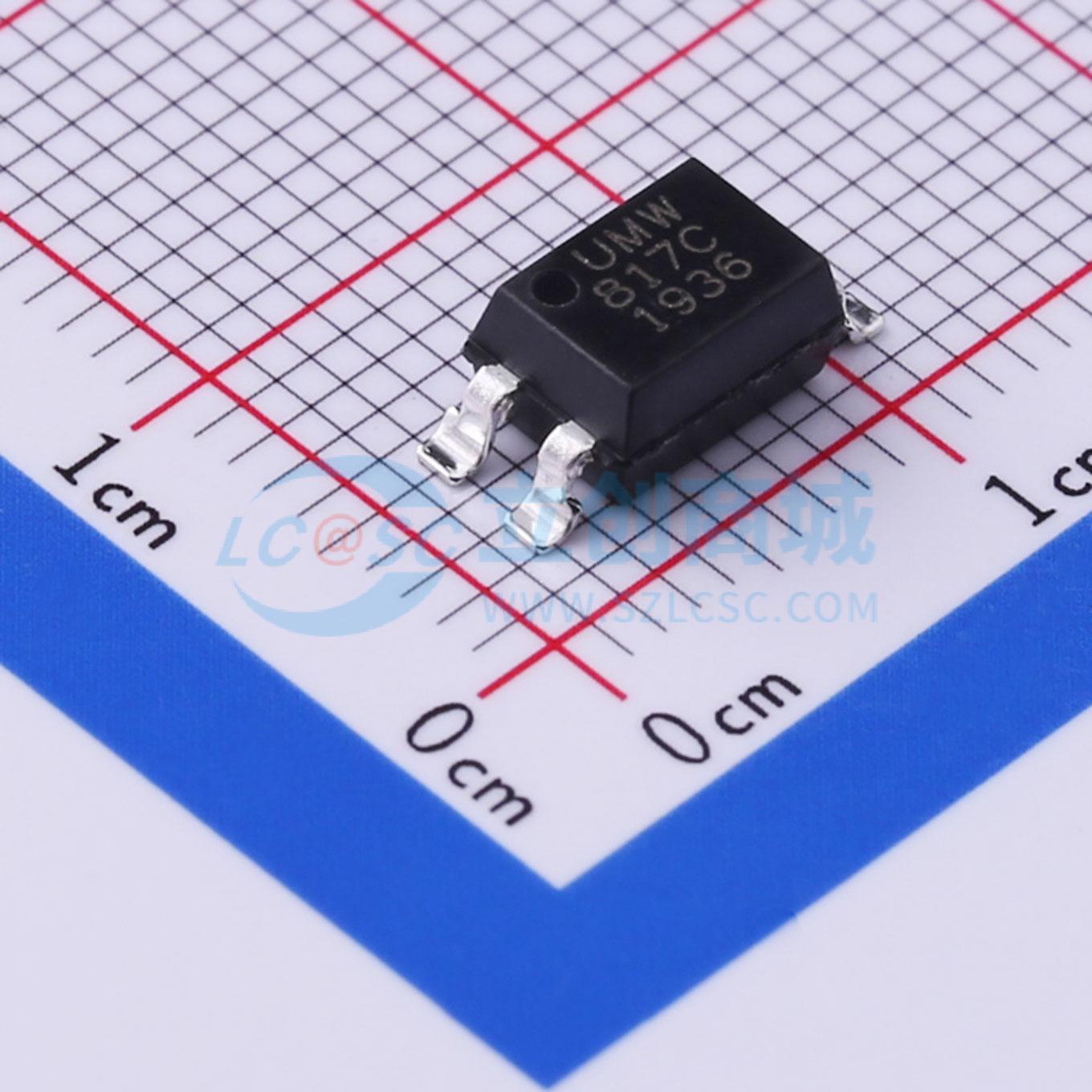

UMW817C-S
停产 DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- UMW817C-S
- 商品编号
- C482014
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
- 817 系列光耦合器由一个 GaAs 的发射管和一个 NPN 的晶体管组成
- 817 的 BIN 脚宽是 2.54mm
商品特性
- 电流转换比(CTR: 最小 50% 工作条件 |F = 5mA, VCE = 5V)
- 绝缘电压：(VIS0 = 5,000Vrms)
- 响应时间 (tr: TYP. 4μs 工作条件 VCE = 2V, lC = 2mA, RL = 100Ω)
应用领域
- 电脑
- 器具的应用，测量机
- 贮存器，复印机，自动售货机
- 家用电器，如风扇等
- 信号传输系统
