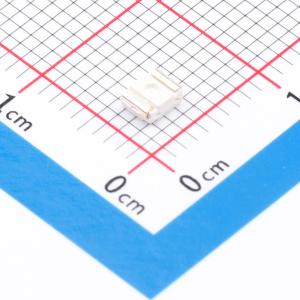

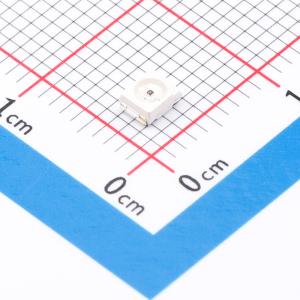

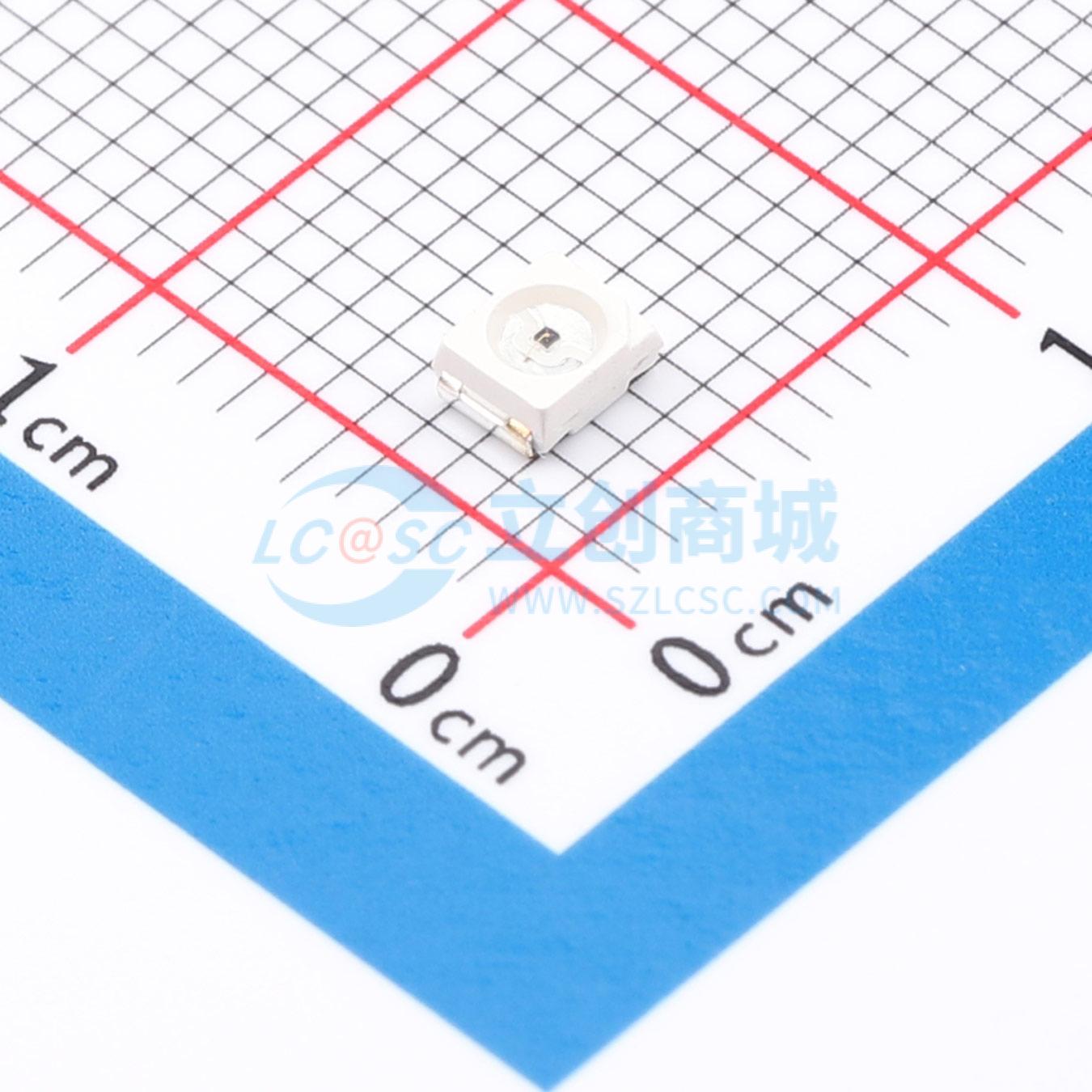

DY-IRS352814C/P-038-2T-06
红外发射管
- 描述
- 3.5*2.8*1.4，940nm，高辐射强度红外发射管
- 品牌名称
- TONYU(东裕)
- 商品型号
- DY-IRS352814C/P-038-2T-06
- 商品编号
- C46682599
- 商品封装
- SMD3528-2P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 红外发射管 | |
| 正向压降(Vf) | 1V~1.6V | |
| 耗散功率(Pd) | 50mW | |
| 波长 | 940nm | |
| 辐射强度(Ie) | 3mW/sr |
| 属性 | 参数值 | |
|---|---|---|
| 正向电流(If) | 30mA | |
| 直流反向耐压(Vr) | 5V | |
| 视角 | 120° | |
| 工作温度 | -40℃~+85℃ |
商品概述
该贴片红外发射二极管采用小尺寸封装结构，具有更高的封装密度，以最大限度减少占用空间，便于在小型设备中应用。此产品可完美适用于小尺寸产品的自动化装配。
商品特性
- 峰值波长 λp = 940nm
- SMD LED
- 适用于自动贴片机
- 适用于红外线回流焊制程
- 低正向电压
- 无铅
- 符合 RoHS 要求
应用领域
- 遥控器
- 自由空气传输系统
- 红外遥控控制模组
- 信号传输系统
- 红外应用系统
