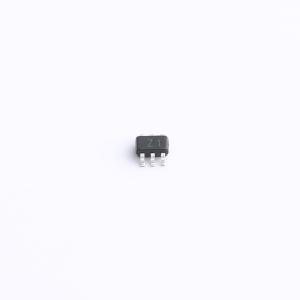

温馨提醒：图片仅供参考，商品以实物为准
UMZ1NFHATR-HXY
NPN+PNP 电流:150mA 电压:50V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款NPN和PNP组合的双三极管（BJT）产品，具备卓越的性能参数。NPN型三极管的最大集电极电流IC为0.15A，最大集电极-发射极电压VCEO高达50V，适用于广泛的电源管理设计。其直流电流增益HFE范围在120至560之间，确保了信号放大过程中的稳定性和效率。此外，该三极管的过渡频率FT为180MHz，使其在中高频应用中表现出色。适合用于无线通信设备、消费电子产品以及各种需要精确信号处理的电路中，提供可靠的支持与性能。
- 商品型号
- UMZ1NFHATR-HXY
- 商品编号
- C46682427
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.022148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN+PNP | |
| 集电极电流(Ic) | 150mA | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 150mW | |
| 直流电流增益(hFE) | 560@6V,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 180MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 500mV@50mA,5mA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个NPN+1个PNP |
商品特性
- 互补对
- 一个2SK2412K型NPN晶体管
- 一个2SA1037AK型PNP晶体管
- 晶体管元件相互独立，可消除干扰
- 安装成本和面积可减半
