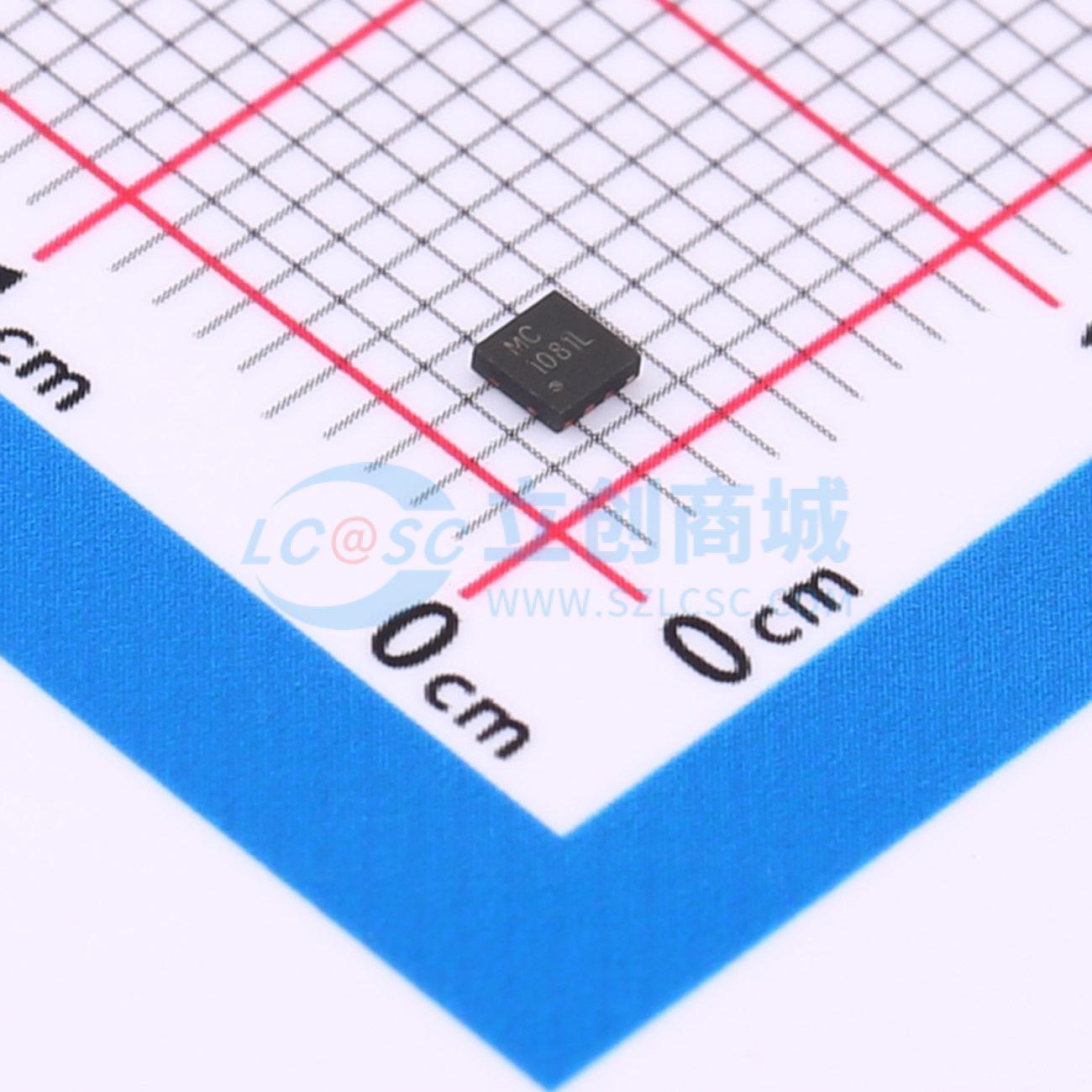

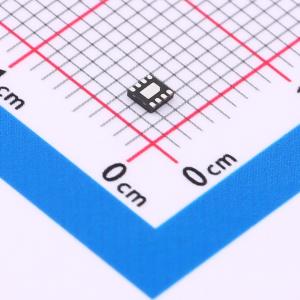

MC1081L

四通道多模式宽频数字电容传感芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道多模式宽频数字电容传感芯片，支持单端电容、2路双端浮空电容和互电容等模式，4路单端电容/2路双端电容测量，电容测量范围1pF~10nF，频率范围100KHz~30MHz，供电电压2.3V~5.5V，温度范围-55℃~+125℃，转换时间0.1~23.5ms（可配置），平均功耗2.5uA@1Hz，I2C协议数字输出，DFN8（2.0*2.0*0.55mm）封装，广泛用于液位、触液、含水率、水浸传感、干湿度分析、介电检测、接近感知、按键触控、手势识别等场景。
品牌名称: Mysentech(敏源传感)
商品型号: MC1081L
商品编号: C46682306
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.0184克(g)

商品参数

商品概述

MC1081系列是高集成度、多通道、宽频的数字电容传感芯片。芯片直接与测量电极板相连，通过振荡频率的变化，感知电容的变化。激励频率在 0.1~30MHz 范围内可配置，测量频率测量输出为16bit数字信号，对应的电容最高分辨率为1fF。芯片支持多种工作模式，可以测量包括单端电容、双端浮空电容和互电容多种模式。芯片内部集成了16bit高精度的数字温度传感器，可用于需要温度补偿及其它温度复合传感的场景。芯片采用全数字化设计，通过I2C接口配置各种功能和读取数据，支持最高1Mbps的通讯速率。

商品特性

支持10路单端电容/5路双端电容测量
电容测量范围：1pF~10nF
测量激励：100kHz~30MHz，幅度可配置
电容/频率分辨率：16bit
支持有源屏蔽，相邻互电容测量
供电电压范围：2.3V~5.5V，内置LDO
单通道转换时间：0.1ms~23.5ms可配置
内置16bit高精度数字测温
典型单通道平均电流：2.5μA@1Hz
睡眠电流：50nA
QFN16/TSSOP16/DFN8封装可选
工作温度：-55°C~+125°C

应用领域

液位测量
含水率测量
水浸传感
干湿度分析
介电检测
接近感知
按键触控
手势识别

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交47单

	属性	参数值
	商品目录	电容传感IC
	传感容量范围	1pF~10000pF
	通道数	10

	属性	参数值
	工作电压	2.3V~5.5V
	接口类型	I2C
	工作温度	-55℃~+125℃
