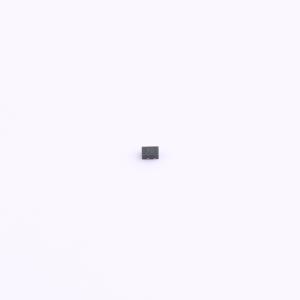

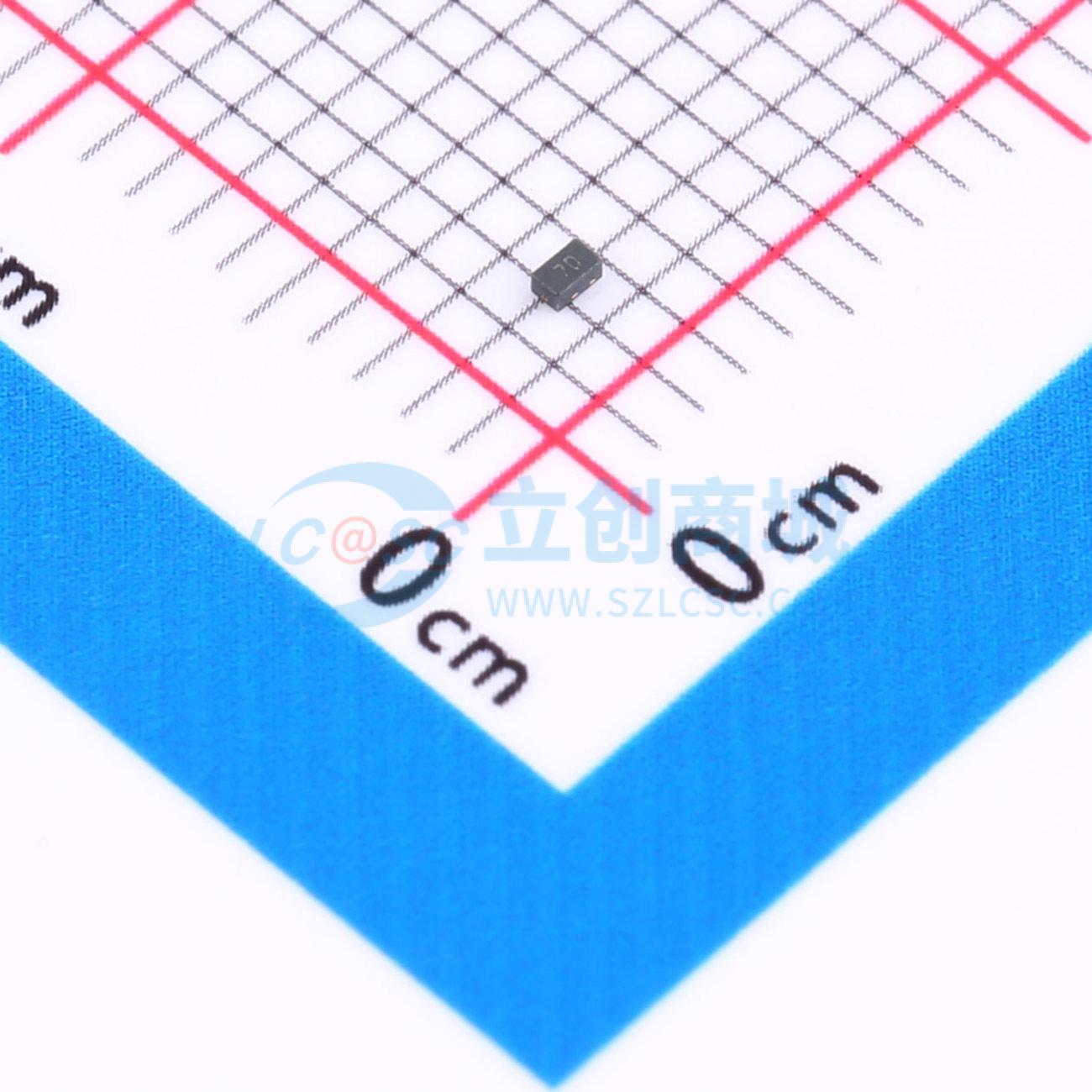

温馨提醒：图片仅供参考，商品以实物为准
APED7.0M6.0-10
双向TVS 7V截止 峰值浪涌电流：7A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VESD：±30KV，Cj：17pF
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- APED7.0M6.0-10
- 商品编号
- C46641521
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 9V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 17pF |
商品概述
APED7.0M6.0-10 是一款双向瞬态电压抑制器，用于保护敏感的电子元件免受静电放电的损害。该器件特别适用于手机、便携式媒体播放器、移动互联网设备、个人数字助理、数码相机及其他电子设备。APED7.0M6.0-10 能够安全地耗散静电放电冲击，以满足 IEC61000-4-2 标准（±30KV）的静电放电抗扰度测试要求。该器件采用 DFN1006-2L 封装，标准产品为无铅且不含卤素。
商品特性
- 工作电压：5.0V
- 击穿电压：6.0V ~ 9.0V
- 漏电流：1μA
- 钳位电压：10V
- 峰值脉冲电流：5A
- 低电容：5pF
- 符合 IEC61000-4-2 标准（接触放电 ±30KV，空气放电 ±30KV）
- 符合 IEC61000-4-5 标准（5A，8/20μs）
- 符合 ISO10605 标准（接触放电 ±25KV，空气放电 ±30KV）
- 符合 ISO7637-2 标准
- 采用 DFN1006-2L 封装
应用领域
- 手机
- 便携式媒体播放器
- 移动互联网设备
- 个人数字助理
- 数码相机
