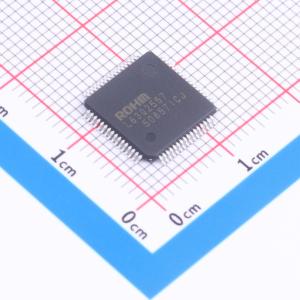

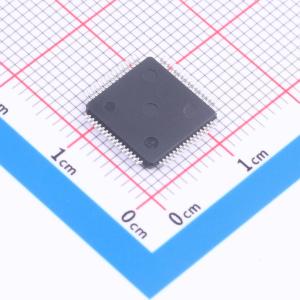

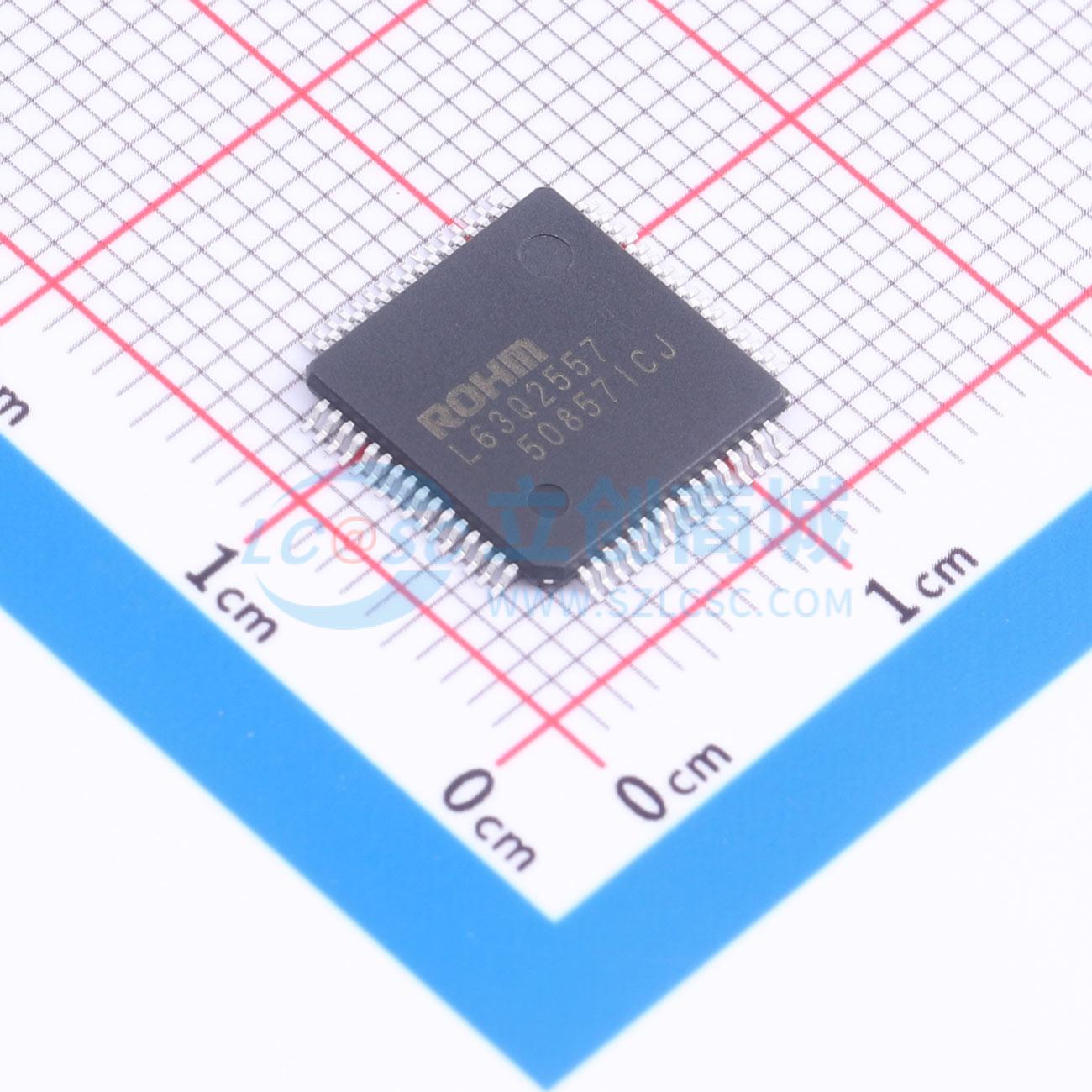

ML63Q2557-NNNTBZWBY
ML63Q2557-NNNTBZWBY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- ML63Q2557-NNNTBZWBY
- 商品编号
- C46633485
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 1.866667克(g)
商品参数
参数完善中
商品概述
这是一款高性能、低功耗的32位微控制器。它配备了32位CPU内核Arm Cortex - M0+，并实现了外围电路，如Solist - AI加速器和CAN控制器。
商品特性
- CPU：
- 32位RISC CPU（CPU名称：Arm Cortex - M0+）
- 支持Arm Thumb/Thumb - 2指令
- 串行线调试端口
- 最小指令执行时间：
- 30.5µs（@32.768kHz系统时钟）
- 20.83ns（@48MHz系统时钟）
- 系统定时器（SysTick）
- 24位×1通道，由系统时钟（SYSCLK）计数（初始时钟：LSCLK），不提供外部参考时钟
- 内部存储器：
- 可通过软件重写程序存储区
- 后台操作（CPU可在擦除和重写数据闪存存储区时工作）
- 闪存ROM：
- 程序区：128/256KB
- 数据区：8KB
- 数据RAM：
- 工作内存16KB
- Solist - AI加速器（AxlCORE - ODL）：
- 不仅可以在设备上进行预测，还可以进行学习（无需服务器/云/网络连接）
- 通过学习每个个体的正常状态来检测异常情况
- 能够高速执行AI处理中使用的计算
- 可以进行标量、向量和（非方阵）矩阵的加、减和乘法运算
- 支持对振动传感器数据处理有用的FFT计算处理
- 计算可以在无CPU负载的情况下执行
- 数据格式：bFloat16（内置整数到bFloat16的转换功能）
- 低功耗/低成本（与FPGA/GPU等相比），高速处理（与软件处理相比）
- 使用基于模型的技术实现一站式实用功能，提供软件库
- 内置可作为固定表使用的bFloat16格式均匀分布伪随机数生成器
- 应用示例：
- 电机+加速度传感器+AI：早期检测轴承损坏
- 电机+电流传感器+AI：检测润滑不良/异物污染
- 热成像相机+AI：准确检测异常发热
- FA传感器+AI：早期检测随机故障和异常情况
- CAN控制器：
- 1通道
- 配备一个符合CAN_FD和2.0B协议的控制器
- 具备高达5Mbps的实时通信控制能力
- 符合ISO 11898 - 1:2015标准
- 支持SAE J1939
- 支持高达64字节数据的CAN FD
- 最多64个专有接收缓冲区
- 最多32个专有发送缓冲区
- 配备CAN错误日志功能
- 配备接收过滤器
- 接收到高优先级消息时发送单独信号
- 中断控制器（NVIC）：
- 1个不可屏蔽中断源和31个可屏蔽中断源
- 每个中断可设置优先级（4级）
- DMA控制器（DMAC）：
- 2通道
- 每个通道可分配多个DMA传输请求源
- 通道优先级：固定模式/循环模式
- DMA传输模式：周期窃取模式/突发模式
- DMA请求类型：软件请求/硬件请求
- 最大传输计数：65,536
- 数据传输大小：8位/16位/32位
- 传输请求源：SSIOF、UARTF、I²CF、SA - ADC
- 时基计数器（TBC）：
- 低速时基计数器×1通道（带中断），×1通道用于RTC
- 时钟频率调整范围约为 - 488ppm至 + 488ppm，步长为0.119ppm
- 实时时钟（RTC）：
- 99年日历、闹钟、时钟调整
- 1kHz定时器（TM1K）：
- 80Hz/60Hz/40Hz/20Hz/10Hz/1Hz中断功能
- 定时器（TMR）：
- 16位×6通道
- 可通过使用2个通道配置为32位
- 可选择单触发定时器模式
- 可选择外部时钟作为定时器时钟
- 功能定时器（FTM）：
- 16位×2通道
- 配备使用16位计数器的定时器/捕获/PWM功能
- 事件触发（外部引脚输入中断或定时器中断请求）可控制定时器的启动/停止/清除（不过，引脚输入的最小脉冲宽度为定时器时钟3φ）
- 可选择LSCLK/OSCLK/HSCLK/外部输入的1至64分频作为定时器时钟
- 可输出两种具有相同周期和不同占空比的PWM以及设置了死区时间的互补PWM
- 看门狗定时器（WDT）：
- 不可屏蔽中断和复位
- 自由运行
- 溢出周期：4种可选（当LSCLK = 32.768kHz时，为125ms、500ms、2s和8s）
- 三相电机控制PWM（NTMS）：
- 16位×3通道，每个通道2个输出；共6个输出
- 使用增减计数器输出中心对齐波形
- 可生成SA - ADC转换的触发信号
应用领域
消费和工业设备（如家用电器、住宅设备、办公设备、测量仪器等）
