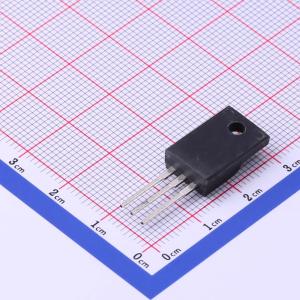

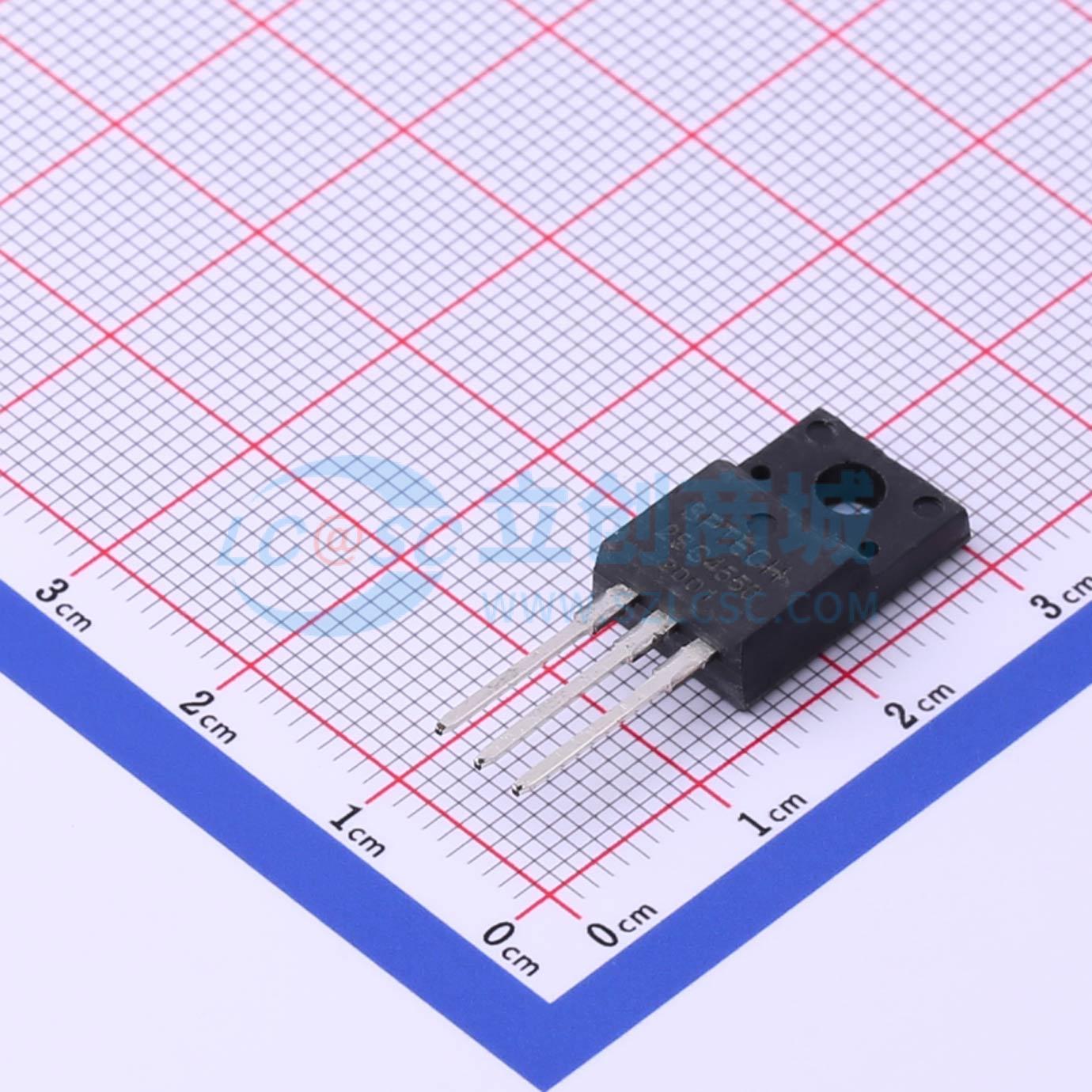

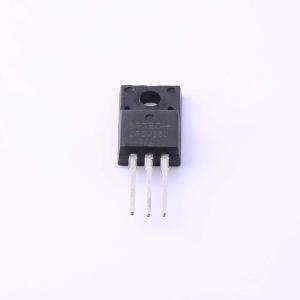

温馨提醒：图片仅供参考，商品以实物为准
2SC4550
NPN 7A 60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于DC/DC转换器和执行器的驱动器。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SC4550
- 商品编号
- C480024
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 7A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 30W | |
| 直流电流增益(hFE) | 400@1.5A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 30MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 500mV | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 7V |
商品概述
- 集电极-发射极维持电压：VCEO(SUS) = 60V（最小值）
- 高直流电流增益：h_{FE} = 100（最小值），条件为(V_{CE} = 2 V, I_{C} = 1.5 A)
- 低饱和电压：VCE(sat) = 0.3V（最大值），条件为(I_{C} = 4A, I_{B} = 0.2A)
应用领域
- 设计用作直流/直流转换器和执行器的驱动器。
