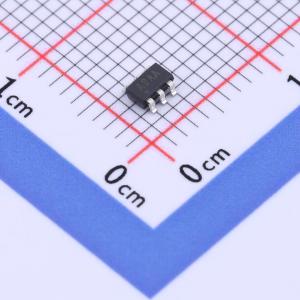

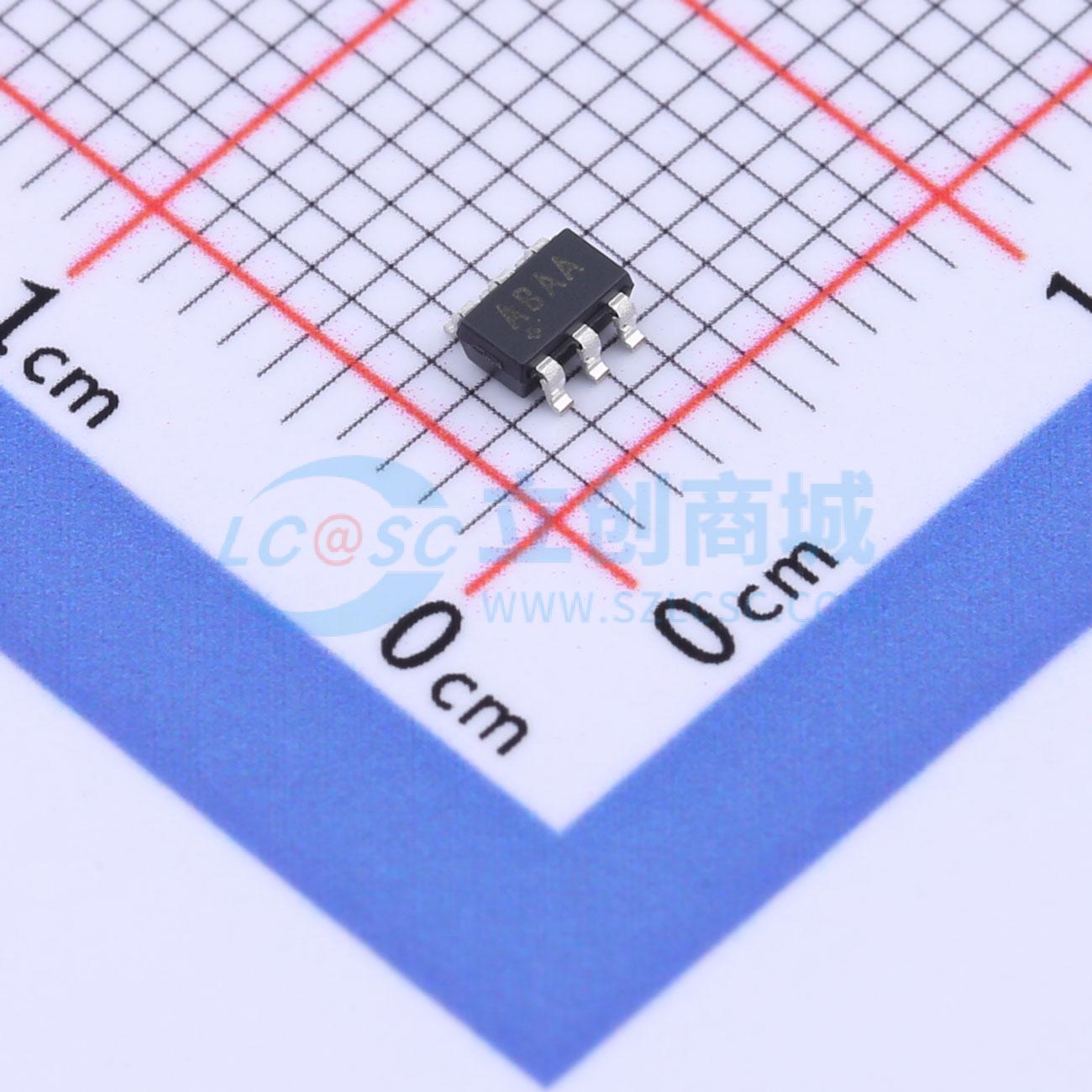

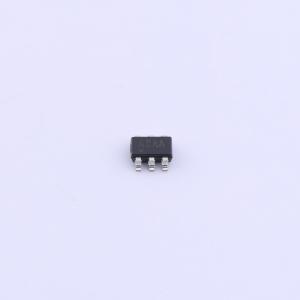

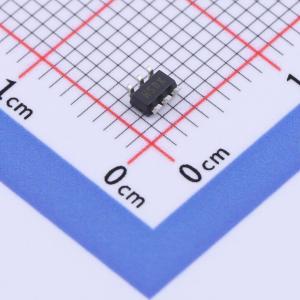

温馨提醒：图片仅供参考，商品以实物为准
MAX4239AUT+T
超低偏移/漂移、低噪声、高精度SOT23放大器
- 描述
- 超低失调/漂移、低噪声、高精度、SOT23封装放大器
- 商品型号
- MAX4239AUT+T
- 商品编号
- C479740
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | - | |
| 增益带宽积(GBP) | 6.5MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 共模抑制比(CMRR) | 140dB | |
| 压摆率(SR) | 1.6V/us | |
| 输出电流 | 40mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 静态电流(Iq) | 600uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 2uA |
商品概述
MAX4238/MAX4239是低噪声、低漂移、超高精度放大器，通过采用专利自相关调零技术，可实现近乎零直流失调和漂移。该方法持续测量并补偿输入失调，消除了随时间和温度变化产生的漂移以及1/f噪声的影响。两款器件均具备轨到轨输出，采用2.7V至5.5V单电源供电，仅消耗600μA电流。低电平有效的关断模式可将电源电流降至0.1μA。 MAX4238为单位增益稳定放大器，增益带宽积为1MHz，而经过去补偿的MAX4239在Av ≥ 10V/V时稳定，增益带宽积为6.5MHz。MAX4238/MAX4239提供8引脚窄体SO、6引脚TDFN和SOT23封装。
商品特性
- 直流性能，非常适合高精度传感器接口
- 超低失调电压，仅0.1μV
- 在+25°C时为2.0μV（最大值）
- 在-40°C至+85°C时为2.5μV（最大值）
- 在-40°C至+125°C时为3.5μV（最大值）
- 低漂移，仅10nV/°C
- 低噪声：从直流到10Hz为1.5μVP-P
- 开环电压增益（AVOL）为150dB，电源抑制比（PSRR）为140dB，共模抑制比（CMRR）为140dB
- 高增益带宽积
- 1MHz（MAX4238）
- 6.5MHz（MAX4239）
- 接地感应输入
- 轨到轨输出（RL = 1kΩ）
- 低功耗，降低系统功耗
- 单电源电压范围为2.7V至5.5V
- 电源电流为600μA
- 关断模式下为0.1μA
- 低功耗，降低系统功耗
- 通过AEC-Q100认证
应用领域
- 热电偶
- 应变计
- 电子秤
- 医疗仪器
- 仪表放大器
