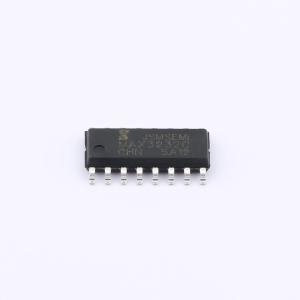

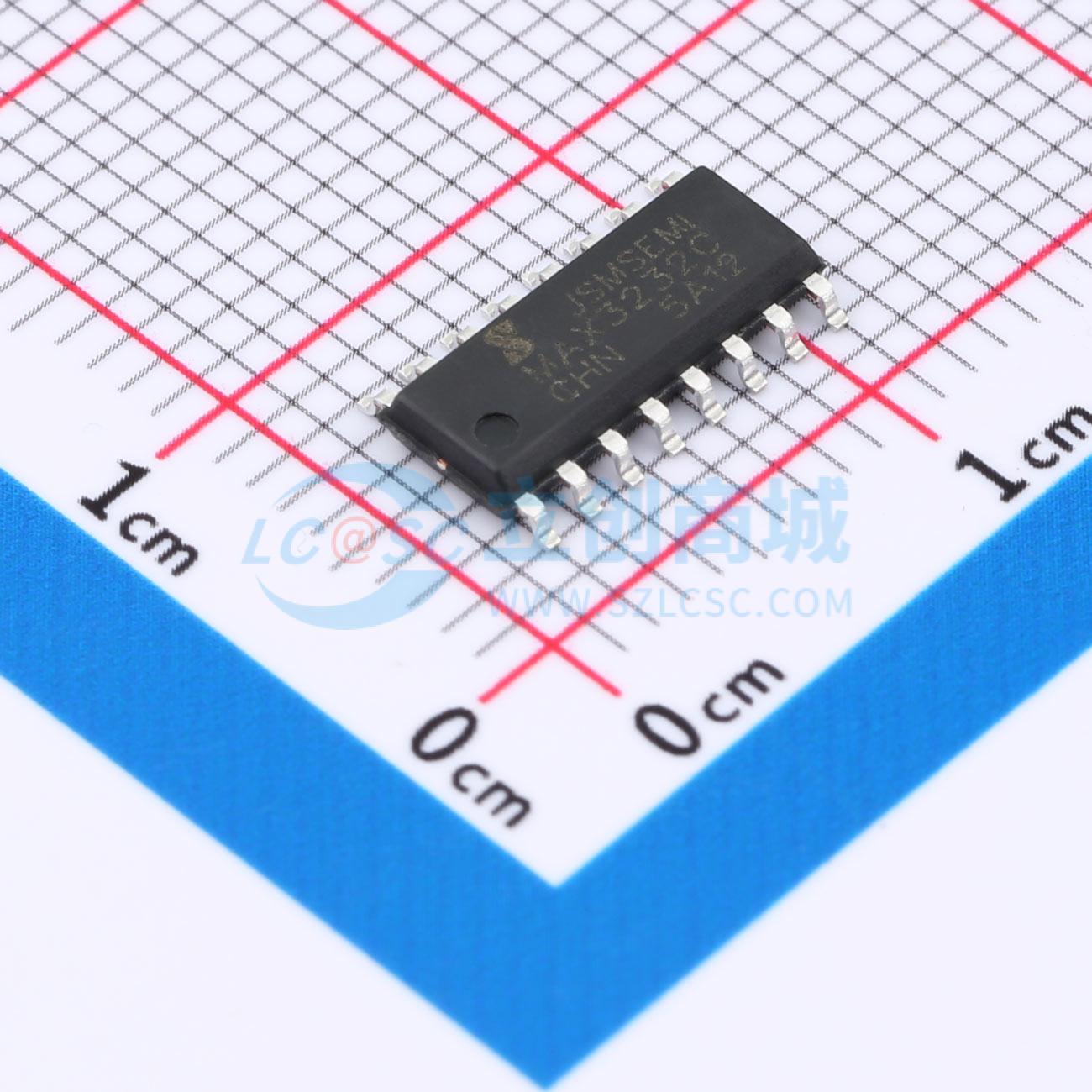

MAX3232CDR-JSM

描述: MAX3232接口芯片包含两路驱动器和两路接收器以及一个双电荷泵电路。串行端口具有±15kV IEC61000-4-2 ESD保护等级。MAX3232符合TIA/EIA-232-F的要求，在异步通信控制器与串行端口连接器之间提供电气接口功能。
品牌名称: JSMSEMI(杰盛微)
商品型号: MAX3232CDR-JSM
商品编号: C46596312
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.3196克(g)

商品参数

商品概述

MAX3232接口芯片包含两路驱动器和两路接收器以及一个双电荷泵电路。串行端口具有±15kV IEC61000 - 4 - 2 ESD保护等级。MAX3232符合TIA/EIA - 232 - F的要求，在异步通信控制器与串行端口连接器之间提供电气接口功能。芯片内部电荷泵和四个外部小型电容器支持3V至5.5V单电源供电。MAX3232支持高达500kbit/s的数据信号传输速率，驱动器输出压摆率最高为30V/μs。芯片输出端口具有对地短路保护功能。

商品特性

符合TIA/EIA - 232 - F和ITU V.28标准的要求
支持外部小电容器0.1μF
可由3V至5.5V电源供电
速率高达500Kbps
两路驱动器和两路接收器
串行引脚提供增强型ESD保护
- HBM人体模式：±15kV
- IEC 61000 - 4 - 2：接触放电±10kV，空气放电±15kV

应用领域

工业PC
有线网络
数据中心和企业级计算
电池供电型系统
笔记本电脑
手持设备

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	500Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+70℃
	静态电流	1mA
