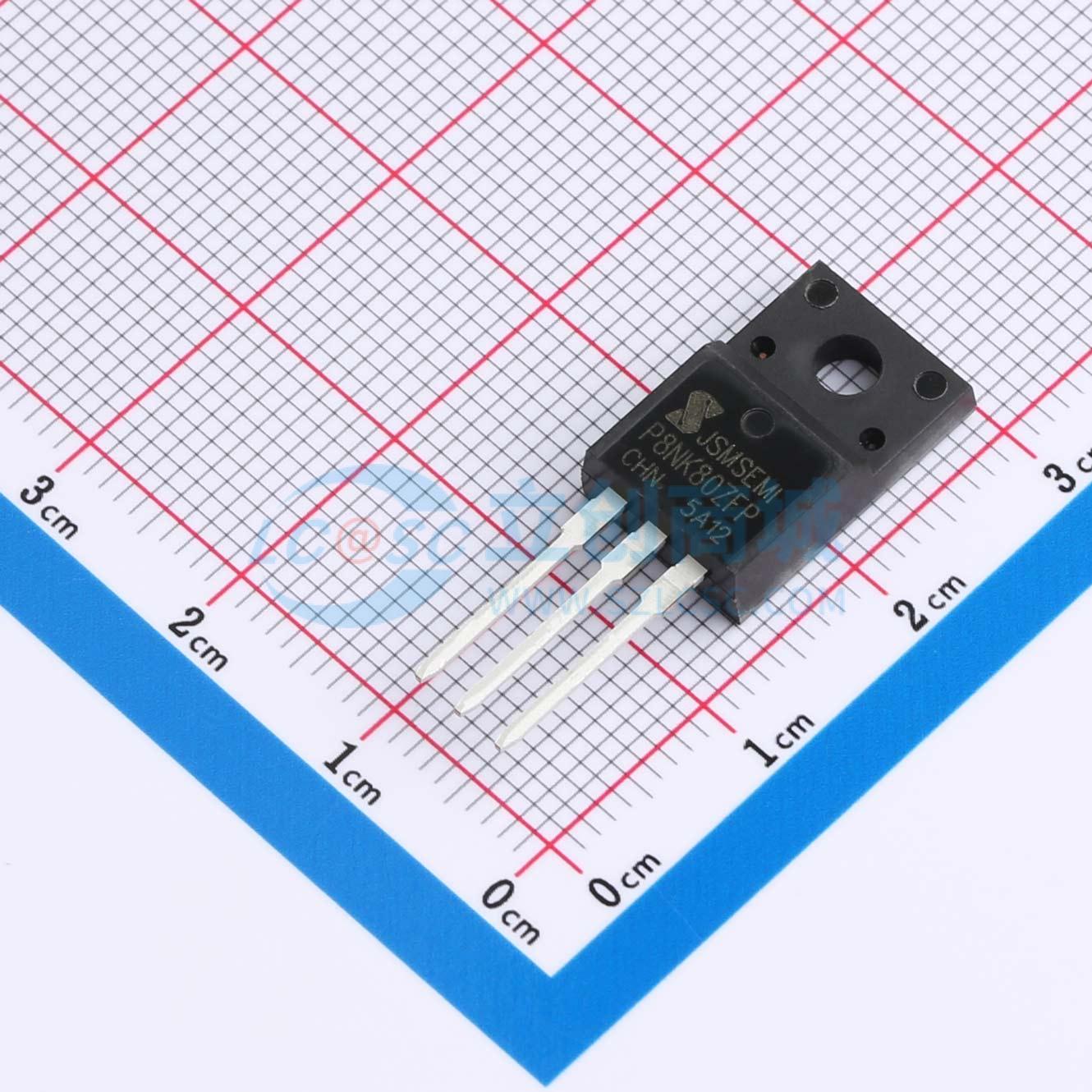

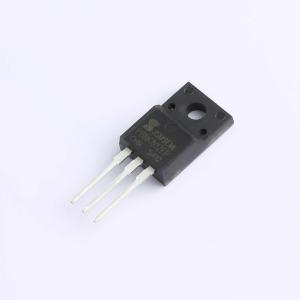

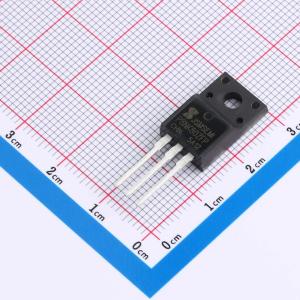

温馨提醒：图片仅供参考，商品以实物为准
STP8NK80ZFP-JSM
耐压:800V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TO220F；N—Channel沟道,800V；5A；RDS(ON)=1200mΩ@VGS=10V,VGS=30V；Vth=2~4V；
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- STP8NK80ZFP-JSM
- 商品编号
- C46596286
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 1Ω@10V | |
| 耗散功率(Pd) | 240W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 58nC | |
| 输入电容(Ciss) | 2.8nF | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 230pF |
商品特性
- 低固有电容
- 出色的开关特性
- 扩展的安全工作区
- 100% 雪崩测试
- BVDSS = 800V,ID = 10A
- RDS(导通):1.0 Ω(最大值)@ VG = 10V
- 无与伦比的栅极电荷:Qg = 44nC(典型值)
应用领域
- 功率因数校正（PFC）
- 开关模式电源（SMPS）
- 不间断电源（UPS）
- LED照明电源
