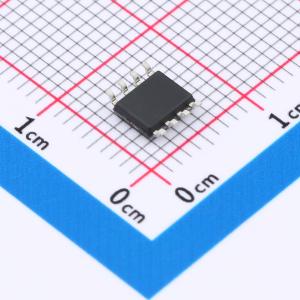

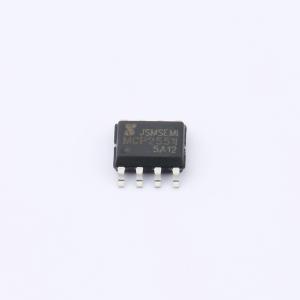

温馨提醒：图片仅供参考，商品以实物为准
MCP2551-I/SN-JSM
1Mbps高速CAN总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MCP2551-I/SN满足或者超过ISO11898标准中规定的对于采用控制器局域网络（CAN）的应用所要求的技术规范。作为CAN收发器，MCP2551-I/SN能够为信号传输速率高达1Mbps的CAN控制器提供差分传输和接收能力。MCP2551-I/SN设计能够运行于恶劣环境中，芯片总线引脚具有±12KV ESD保护等级，支持总线电压从-58V至58V，另外内置过温保护和短路保护电路。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MCP2551-I/SN-JSM
- 商品编号
- C46596284
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.23532克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 5V | |
| 工作电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | - | |
| 功能特性 | 短路保护；静默模式；热关断保护；ESD保护；TXD占优超时 |
商品概述
MCP2551-I/SN 符合或超越 ISO11898 标准中针对控制器局域网应用的技术规范。该器件作为 CAN 收发器，可为信号传输速率高达 1 Mbps 的 CAN 控制器提供差分发送和接收能力。其设计能够适应恶劣的工作环境，总线引脚具备 ±12 kV ESD 保护等级，支持总线电压范围从 -58V 至 58V，并内置了过温保护和短路保护电路。
商品特性
- 传输速率高达 1 Mbps
- 具备显性超时功能
- 提供过温及短路保护
- 未上电节点不会干扰总线
- 允许至少 110 个节点连接到总线
- 具备高抗电磁干扰能力
- 为串行引脚提供增强型静电放电保护
- 人体模型 ESD 保护等级为 ±12 kV
- IEC 61000-4-2 接触放电保护等级为 ±8 kV，空气放电保护等级为 ±12 kV
应用领域
- 多通道数据采集
- 压力传感器
- 开关柜
- 工业控制
- 汽车及交通运输
