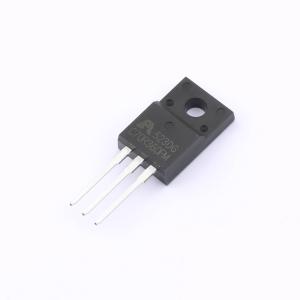

温馨提醒：图片仅供参考，商品以实物为准
APC70R360FM
超结功率MOSFET
- 描述
- 超结型，1个N沟道
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- APC70R360FM
- 商品编号
- C46594653
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.0072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 360mΩ@10V | |
| 耗散功率(Pd) | 128W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25.9nC@10V | |
| 输入电容(Ciss) | 742pF | |
| 反向传输电容(Crss) | 0.5pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 35.1pF |
商品特性
- 700V、13A
- RDS(ON) < 360 mΩ(@ VGS = 10 V,典型值:330 mΩ)
- 超结技术
- 更低的导通电阻×面积(Ron*A)性能,提高导通效率
- 更低的品质因数(FOM),实现快速开关效率
应用领域
- 功率因数校正(PFC)
- 开关模式电源(SMPS)
- 不间断电源(UPS)
- LED照明电源
