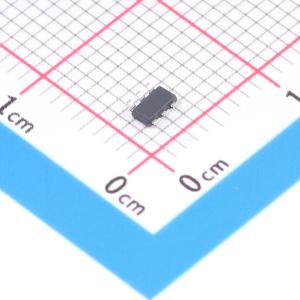

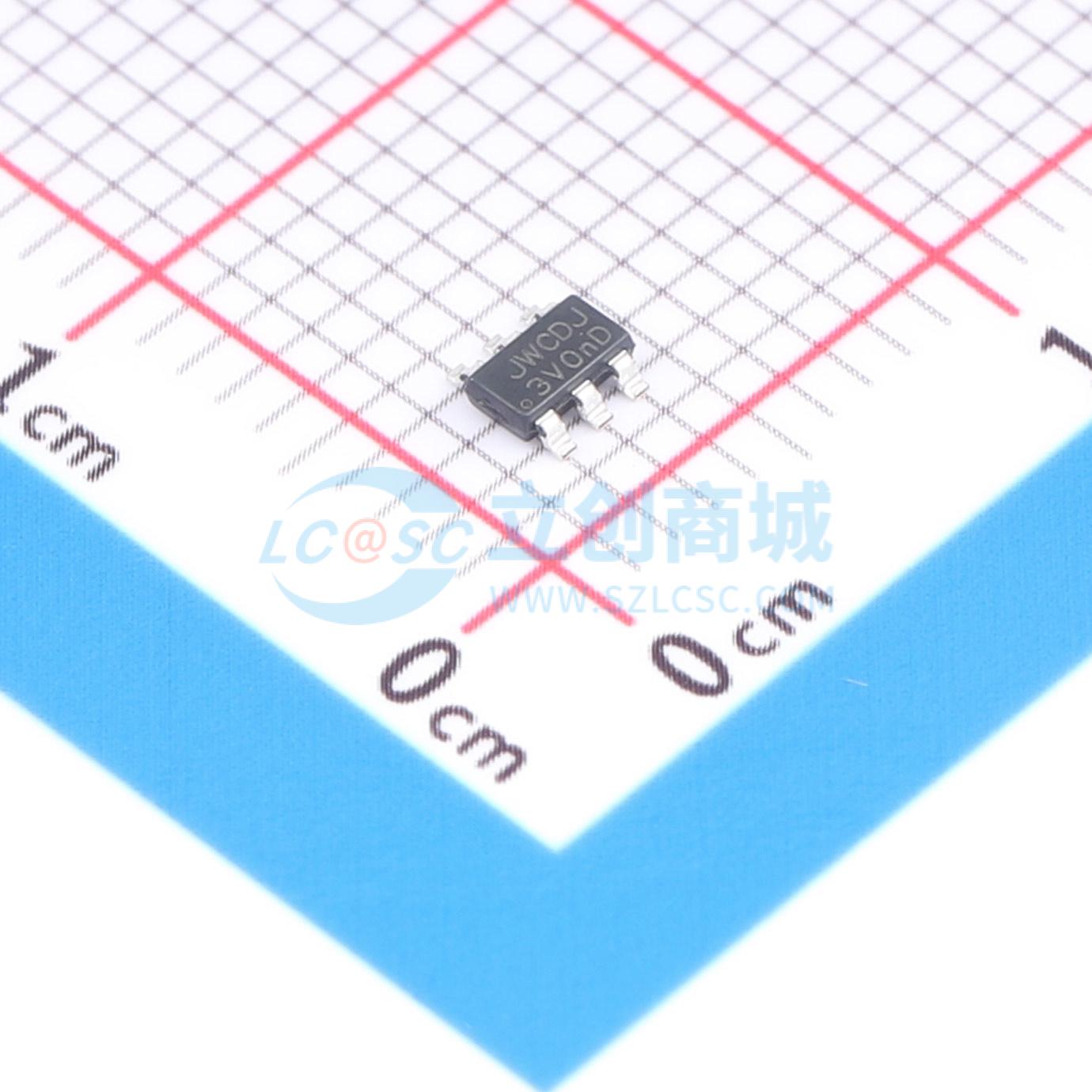

温馨提醒：图片仅供参考，商品以实物为准
JW5033TTSOTB#TRPBF
降压型 2A 3.7V~18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW5033TTSOTB#TRPBF
- 商品编号
- C46577040
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1.291667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.7V~18V | |
| 输出电压 | 765mV~15V | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz~1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
JW5033T 是一款电流模式单片降压电压转换器。其工作输入电压范围为 3.7V 至 18V，通过两个集成的 N 沟道 MOSFET 提供 2A 的连续输出电流。在轻载条件下，稳压器以低频工作，以保持高效率并降低输出纹波。JW5033T 通过短路保护、热保护、电流失控保护和输入欠压锁定功能确保其鲁棒性。该器件采用 6 引脚 TSOT23-6 封装，仅需极少的外部元件即可构成紧凑的解决方案。
商品特性
- 3.7V 至 18V 工作输入范围，2A 输出电流
- 效率高达 95%
- 轻载时高效率
- 固定 800kHz 开关频率
- 输入欠压锁定
- 启动电流失控保护
- 过流保护及打嗝模式
- 热保护
- 采用 TSOT23-6 封装
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC 电源
- 绿色电子/电器
- 笔记本电脑
