商品概述

LIS2DW12TR是一款加速度传感器IC，功能丰富、功耗低、尺寸小且测量精确。它通过I²C/SPI接口与MCU通信，加速度测量数据可通过中断模式或查询模式获取。INT1和INT2提供许多自动检测的中断信号，适用于多种运动检测领域，中断源包括位置数据中断信号、FIFO数据WTM和OVERRUN中断信号、6D/4D方向检测中断信号、自由落体检测中断信号、睡眠和唤醒检测中断信号以及单/双击检测中断信号。IC内部有一个高精度校准模块，可准确补偿传感器的偏移误差和增益误差。它具有动态可选的满量程±2G / ±4G / ±8G / ±16G，能够以1Hz至400Hz的输出数据速率测量加速度。自检功能允许用户在最终应用中检查传感器的功能。可用的倾斜校准功能能够补偿由SMT或PCB安装引起的倾斜，不占用系统资源，系统更新不会影响传感器参数。 LIS2DW12TR是一款采用LGA封装的超紧凑型低功耗数字输出3轴线性加速度计。整个器件包括一个机械传感单元和一个集成电路接口，该接口能够从传感单元获取信息，并通过I²C或SPI接口向外部MCU提供信号。机械传感单元由悬浮质量块和硅框架组成。悬浮质量块通过称为锚点的几个点连接到硅框架上，并可在感测加速度的方向上自由移动。为了与传统封装技术兼容，在传感元件顶部放置了一个盖子，以避免在塑料封装的模制阶段阻塞移动部件。当传感器受到加速度作用时，检测质量块会从其标称位置发生位移，导致电容半桥失衡。这种失衡通过对施加到电容器的电压脉冲进行电荷积分来测量。在稳态下，电容器的标称值为几pF，当施加加速度时，电容负载的最大变化在fF范围内。完整的测量链由一个低噪声电容放大器组成，该放大器将MEMS传感器的电容失衡转换为模拟电压，最终通过模数转换器提供给用户。加速度数据可通过I²C/SPI接口获取，因此该器件特别适合与微控制器直接接口。LIS2DW12TR具有数据就绪信号（RDY），用于指示何时有一组新的测量加速度数据可用，从而简化了使用该器件的数字系统中的数据同步。它还可以配置为根据沿启用轴编程的加速度事件生成惯性唤醒和自由落体中断信号。 IC接口在出厂时针对灵敏度（So）和零g电平（Tyoff）进行了校准。微调值存储在设备内部的EEPROM中。每次设备开机时，微调参数都会下载到寄存器中，以便在正常操作期间使用。这使得设备无需进一步校准即可使用。在这种配置中，当设备在已知方向上稳定时会产生中断。三维空间中的6方向检测全部启用。详细设置请参考应用笔记。当传感器处于自由落体状态时会产生中断。在自由落体状态下，传感器质量块处于失重状态，理论上三轴输出为零，传感器检测器检测到三轴输出低于阈值时，会产生中断信号并设置相应的状态寄存器。睡眠检测：当传感器输出在给定阈值范围内保持恒定一段时间时，判定传感器无动作。

商品特性

电源电压1.71V至3.6V
独立IO电源（1.8V）且与电源电压兼容
掉电模式功耗低至1uA
±2G / ±4G / ±8G / ±16G动态可选满量程
12位有效数据（DLPF）
I²C/SPI数字输出接口
6D/4D方向检测
自由落体检测
单/双击检测和运动检测
可编程中断发生器
嵌入式自检
嵌入式FIFO
10000g高抗冲击能力

应用领域

手机/平板电脑
室内导航
图像旋转
运动激活用户界面
游戏
智能可穿戴设备

	属性	参数值
	商品目录	姿态传感器/陀螺仪
	加速度计轴向	X,Y,Z
	加速度计量程(MAX)	±16g
	陀螺仪轴向	-
	陀螺仪量程(MAX)	-
	传感器类型	加速度计
	输出位数	12bit

	属性	参数值
	接口类型	I2C；SPI
	工作电压	1.71V~3.6V
	缓存大小	-
	待机电流	500nA
	工作温度	-40℃~+85℃
	功能特性	运动事件检测

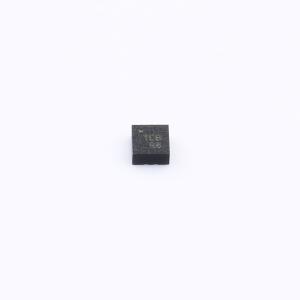

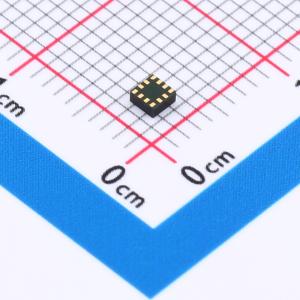

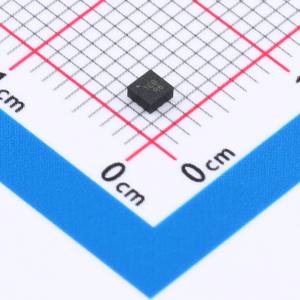

LIS2DW12TR-HXY
