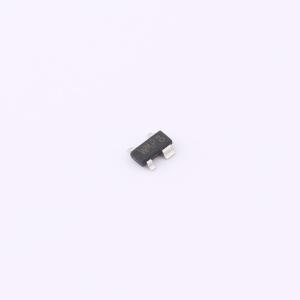

温馨提醒：图片仅供参考，商品以实物为准
BFG520/XR
电流:70mA 电压:15V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本芯片采用硅外延工艺制造，具有高功率增益放大、宽带以及低噪声、低漏电流、小结电容特性，较大的动态范围，理想的电流线性；主要应用于超高频微波、VHF、UHF和CATV高频宽带低噪声放大器中，如卫星电视调谐器、CATV放大器、模拟数字无绳电话、射频模块和光纤模块中的高频放大器等产品。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- BFG520/XR
- 商品编号
- C46538657
- 商品封装
- SOT-143R
- 包装方式
- 编带
- 商品毛重
- 0.031067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 集电极电流(Ic) | 70mA | |
| 集射极击穿电压(Vceo) | 15V | |
| 耗散功率(Pd) | 300mW | |
| 直流电流增益(hFE) | 250 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 9GHz | |
| 集电极截止电流(Icbo) | 50nA | |
| 射基极击穿电压(Vebo) | 2.5V | |
| 数量 | 1个NPN | |
| 配置 | 独立式 |
商品概述
本芯片采用硅外延工艺制造具有高功率增益放大宽带以及低噪声低漏电流小结电容特性较大的动态范围理想的电流线性主要应用于超高频微波和高频宽带低噪声放大器中如卫星电视调谐器放大器模拟数字无绳电话射频模块和光纤模块中的高频放大器等产品
商品特性
- 集电极 - 发射极击穿电压：BVCEO = 15V
- 最大集电极电流：IC = 70mA
- 集电极耗散功率：PC = 300mW
- 特征频率：fT = 9GHz
- 4引脚（宽集电极引脚与双发射极引脚）的SOT143B或者SOT143R表面贴塑封
- ON4973/X同BFG520/X的性能、封装、丝印等完全一样，只是标签型号不同
应用领域
- 超高频微波
- VHF
- UHF
- CATV高频宽带低噪声放大器
- 卫星电视调谐器
- CATV放大器
- 模拟数字无绳电话
- 射频模块
- 光纤模块中的高频放大器
